（株）北川鉄工所

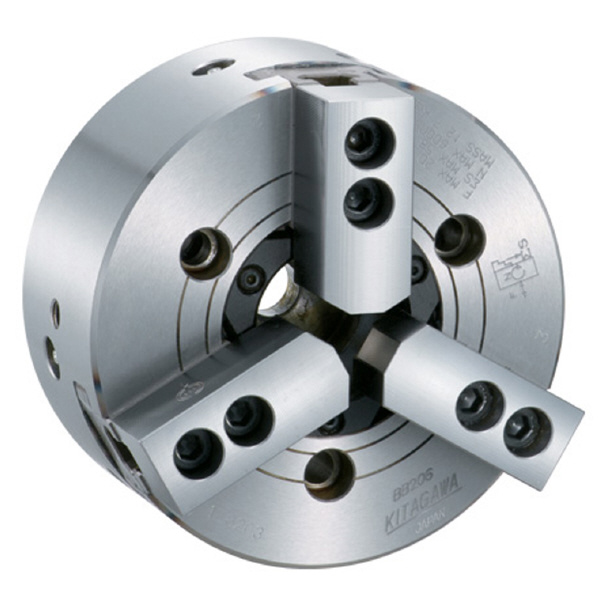

大貫通穴径中空パワーチャック　ＢＢ２１０ 廃番

後継品
商品アイコンについて
  • 型番：BB210
  • 発注コード：KUI57
  • メーカー商品コード：9011420500
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \473,000
　
注文単位 1個

  • ※10/07 23:30 時点の情報です

用途 ―
商品説明
  • 大径バー材も安定加工。
  • 世界が認めたスタンダードチャック。
  • B-200シリーズとソフトジョーの兼用が可能。
  • 大貫通穴径。
商品スペック
  • 把握径(mm)：41[最小]・254[最大]
  • ジョーストローク(直径)(mm)：8.8
  • プランジャストローク(mm)：19
  • 許容最大入力(kN)：48.8

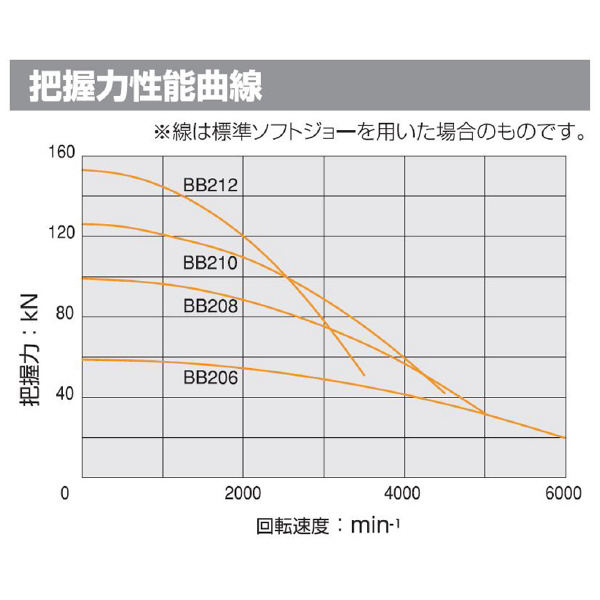

  • 最大静的把握力(kN)：126
  • 最高回転速度(min-1)：4500
  • 慣性モーメント(kg・m2)：0.312
  • 適合シリンダ：SS1881K
  • 適合ジョー：SJ10B1(ソフトジョー)
  • 質量(kg)：31.8(標準ソフトジョー付)
  • 貫通穴径(mm)：81
  • 許容最大油圧力(MPa)(kgf・cm2)：3.09(31.5)
  • 最大静的把握力(kgf)：12848
  • 許容最大入力(kgf)：4976

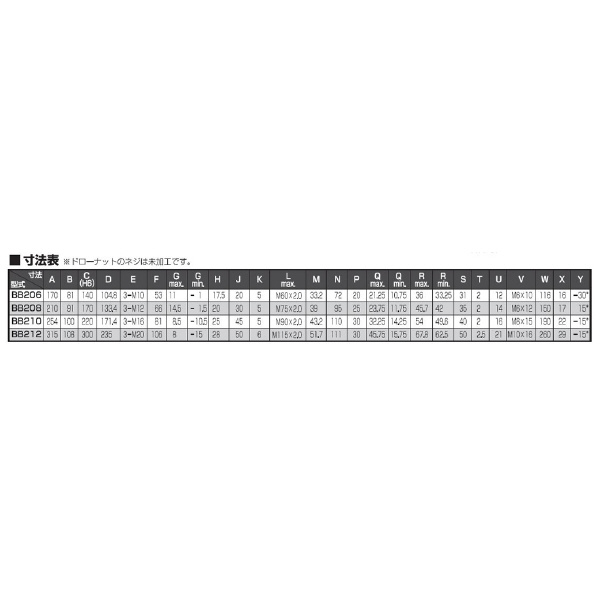

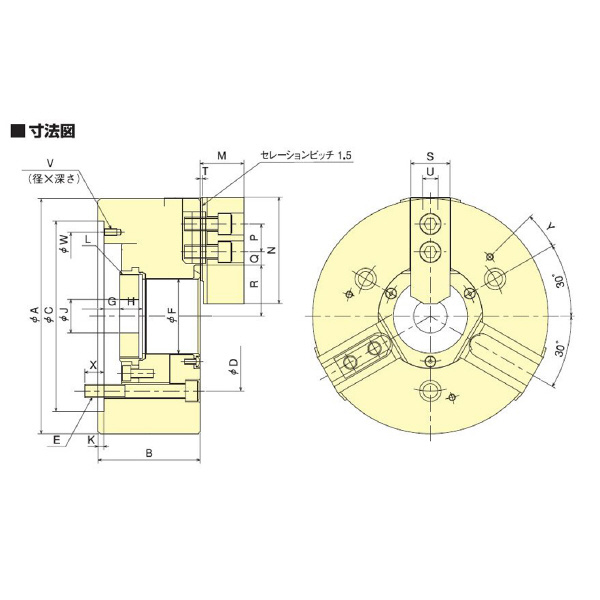

  • 寸法A(mm)：254
  • 寸法B(mm)：100
  • 寸法C(mm)：220(H6)
  • 寸法D(mm)：171.4
  • 寸法E(mm)：3-M16
  • 寸法F(mm)：81
  • 寸法G(mm)：8.5(max.)/-10.5(min.)
  • 寸法H(mm)：25
  • 寸法J(mm)：45
  • 寸法K(mm)：5
  • 寸法L(mm)：M90×2(max.)
  • 寸法M(mm)：43.2
  • 寸法N(mm)：110
  • 寸法P(mm)：30
  • 寸法Q(mm)：32.25(max.)/14.25(min.)
  • 寸法R(mm)：54(max.)/49.6(min.)
  • 寸法S(mm)：40
  • 寸法T(mm)：2
  • 寸法U(mm)：16
  • 寸法V(mm)：M8×15
  • 寸法W(mm)：190
  • 寸法X(mm)：22
  • 寸法Y(°)：-15
注意事項
  • ドローナットのねじは未加工です。
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ―
原産国 ―
特記事項 ―
