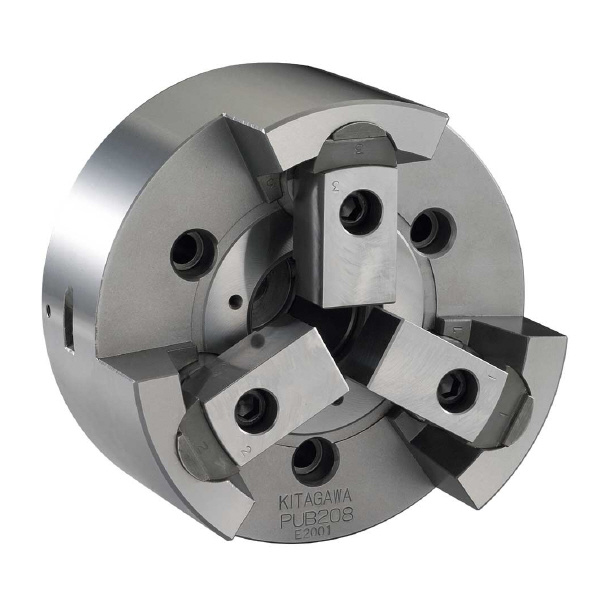

| 商品スペック |
- 把握径(mm)：47[最小]・112[最大]
- ジョーストローク(直径)(mm)：5
- プランジャストローク(mm)：10
- 許容最大入力(kN)：35
- 最大静的把握力(kN)：100
- 最高回転速度(min-1)：4500
- 慣性モーメント(kg・m2)：0.355
- 適合シリンダ：Y1225R/RE
- 質量(kg)：43.5(標準ソフトジョー付)
- 許容最大油圧力(MPa)(kgf/cm2)：3.35(34.2)
- 最大静的把握力(kgf)：10197
- 許容最大入力(kgf)：3569
- 寸法A(mm)：254
- 寸法B(mm)：158
- 寸法C(mm)：230
- 寸法D(mm)：103
- 寸法E(mm)：82
- 寸法F(mm)：220(G7)
- 寸法G(mm)：171.4
- 寸法H(mm)：3-M16
- 寸法J(mm)：23
- 寸法K(mm)：21.25(max.)/18.75(min.)
- 寸法L(mm)：24(max.)/14(min.)
- 寸法M(mm)：35
- 寸法N(mm)：40
- 寸法O(mm)：3-M14
- 寸法P(mm)：102
- 寸法Q(mm)：M65×2.0(max.)
- 寸法R(mm)：35.5
- 寸法S(mm)：72
- 寸法T(mm)：90(H6)
- 寸法U(mm)：3-M8
- 寸法V(mm)：104
- 着座仕様時の最大貫通穴径(mm)：Φ61
|
