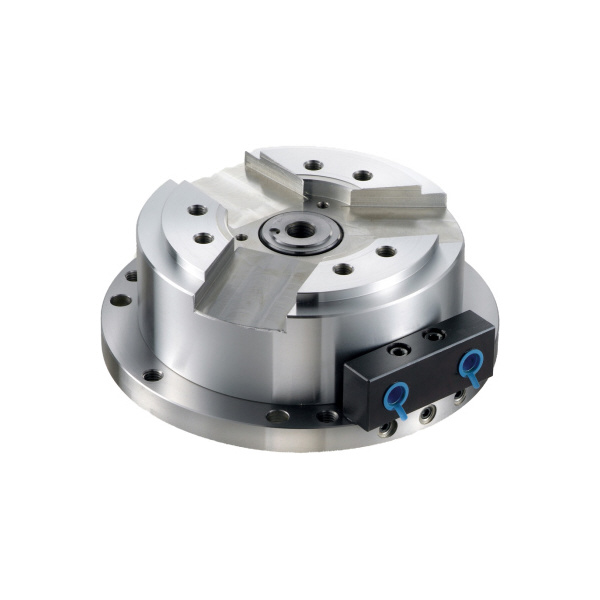

（株）北川鉄工所 ステーショナリシリンダ YS ステーショナリシリンダ YS1820K
（株）北川鉄工所

ステーショナリシリンダ　ＹＳ１８２０Ｋ

商品アイコンについて
  • 型番：YS1820K
  • 発注コード：KUD08
  • メーカー商品コード：9013351260
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \216,000
　
注文単位 1個

  • ※12/15 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \275,000
用途 ―
商品説明
  • M/C関係にも対応。
  • 多彩な用途で加工の可能性を拡大。
  • 多種多様なワークに対応できます。
  • ボール盤、フライス盤などに取付けできます。
  • エアでも油圧でも使用できます。
商品スペック
  • 質量(kg)：22
  • ピストンストローク(mm)：20
  • 最高使用圧力 エア圧(MPa)(kgf/cm2)：0.7(7.0)
  • 最高使用圧力 油圧(MPa)(kgf/cm2)：1.5(15.3)
  • 最大推力 エア圧(kN)(kgf)：［押］15.1(1540)/［引］14.6(1489)｛エア圧0.6MPa(6kgf/cm2)｝
  • 最大推力 油圧(kN)(kgf)：［押］37.7(3844)/［引］36.5(3722)｛油圧1.5MPa(15.3kgf/cm2)｝
  • 寸法a(mm)：45
  • 寸法b(mm)：55
  • 寸法E(mm)：M12(深24)
  • 寸法F(mm)：92
  • 寸法G(mm)：125.5
  • 寸法H(mm)：11(max.)/-9(min.)
  • 寸法L(mm)：M10
  • 寸法N(mm)：M18
  • 寸法P(mm)：21.5
  • 寸法S(mm)：7.3
  • 寸法T(mm)：17.3
  • 寸法U(mm)：35.5
  • 寸法V(mm)：31
  • 寸法W(mm)：80
  • 寸法X(mm)：70
  • 寸法Y(mm)：125
  • 寸法ΦA(mm)：248(h7)
  • 寸法ΦB(mm)：210
  • 寸法ΦC(mm)：170(h7)
  • 寸法ΦD(mm)：133.4
  • 寸法ΦJ(mm)：100
  • 寸法ΦK(mm)：230(±0.2)
  • 寸法ΦM(mm)：11
  • 寸法ΦQ(mm)：30
  • 寸法ΦR(mm)：40
  • 適合チャックサイズ(inch)：8
注意事項
  • a、bの寸法はLV-3(ロックバルブ)の寸法である。
内容品・付属品 ―
原産国 ―
特記事項 ―
