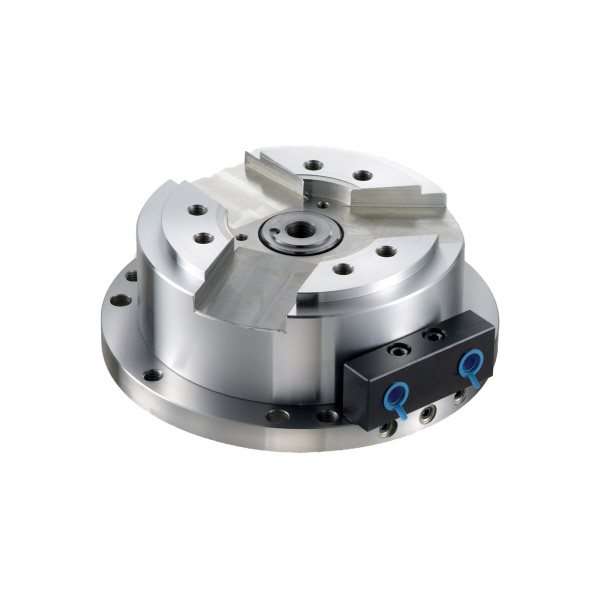

（株）北川鉄工所 ステーショナリシリンダ YS ステーショナリシリンダ YS1415K
（株）北川鉄工所

ステーショナリシリンダ　ＹＳ１４１５Ｋ

商品アイコンについて
  • 型番：YS1415K
  • 発注コード：KUD07
  • メーカー商品コード：9013351250
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \182,000
　
注文単位 1個

  • ※12/15 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \233,000
用途 ―
商品説明
  • M/C関係にも対応。
  • 多彩な用途で加工の可能性を拡大。
  • 多種多様なワークに対応できます。
  • ボール盤、フライス盤などに取付けできます。
  • エアでも油圧でも使用できます。
商品スペック
  • 質量(kg)：15
  • ピストンストローク(mm)：15
  • 最高使用圧力 エア圧(MPa)(kgf/cm2)：0.7(7.0)
  • 最高使用圧力 油圧(MPa)(kgf/cm2)：1.5(15.3)
  • 最大推力 エア圧(kN)(kgf)：［押］8.5(867)/［引］8.1(826)｛エア圧0.6MPa(6kgf/cm2)｝
  • 最大推力 油圧(kN)(kgf)：［押］20.8(2121)/［引］20.1(2050)｛油圧1.5MPa(15.3kgf/cm2)｝
  • 寸法a(mm)：45
  • 寸法b(mm)：55
  • 寸法E(mm)：M10(深17)
  • 寸法F(mm)：72
  • 寸法G(mm)：103
  • 寸法H(mm)：8(max.)/-7(min.)
  • 寸法L(mm)：M10
  • 寸法N(mm)：M16
  • 寸法P(mm)：14
  • 寸法S(mm)：-
  • 寸法T(mm)：9.3
  • 寸法U(mm)：23
  • 寸法V(mm)：25
  • 寸法W(mm)：60
  • 寸法X(mm)：48
  • 寸法Y(mm)：95
  • 寸法ΦA(mm)：203(h7)
  • 寸法ΦB(mm)：165
  • 寸法ΦC(mm)：140(h7)
  • 寸法ΦD(mm)：104.8
  • 寸法ΦJ(mm)：75
  • 寸法ΦK(mm)：185(±0.2)
  • 寸法ΦM(mm)：11
  • 寸法ΦQ(mm)：-
  • 寸法ΦR(mm)：40
  • 適合チャックサイズ(inch)：6
注意事項
  • a、bの寸法はLV-3(ロックバルブ)の寸法である。
内容品・付属品 ―
原産国 ―
特記事項 ―
