（株）北川鉄工所 中空回転油圧シリンダ F 中空回転油圧シリンダ F0933H
（株）北川鉄工所

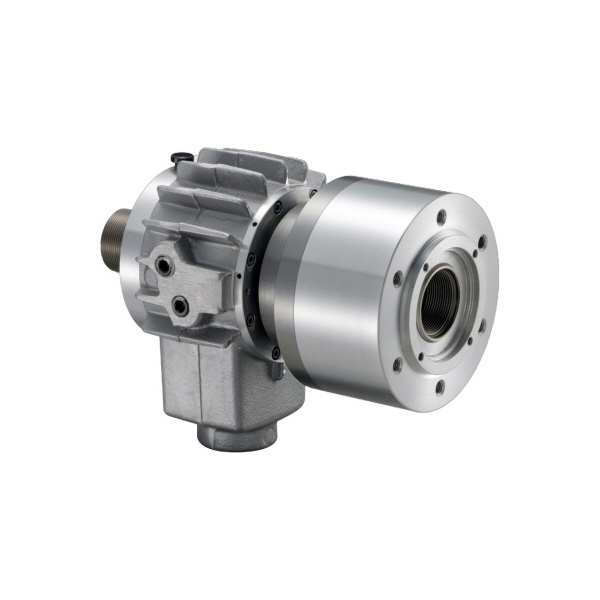

中空回転油圧シリンダ　Ｆ０９３３Ｈ

商品アイコンについて
  • 型番：F0933H
  • 発注コード：KUB78
  • メーカー商品コード：9011042231
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \331,000
　
注文単位 1個

  • ※12/13 23:20 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \420,000
用途 ―
商品説明
  • 中空のKITAGAWAスタンダードタイプ。
  • ロックバルブ、リリーフバルブ内蔵。
商品スペック
  • 最高回転速度(min-1)：8000
  • 慣性モーメント(kg・m2)：0.008
  • 質量(kg)：8.5
  • ドレン量(l/min)：3.0
  • ピストンストローク(mm)：12
  • ピストン推力(kN)(kgf)：22.0(2243)(押側)/20.6(2100)(引側)
  • ピストン表面積(cm2)：58(押側)/55(引側)
  • 貫通穴径(mm)：33
  • 最高使用油圧力(MPa)(kgf/cm2)：4.0(40.8)
  • 寸法A(mm)：95
  • 寸法a(mm)：-
  • 寸法B(mm)：12
  • 寸法C(mm)：125
  • 寸法D(mm)：100
  • 寸法E(mm)：80(h7)
  • 寸法F(mm)：45
  • 寸法G(mm)：25
  • 寸法H(mm)：33.5
  • 寸法J(mm)：6-M8×15
  • 寸法K(mm)：M38×1.5
  • 寸法L(mm)：7(max.)/-5(min.)
  • 寸法M(mm)：5
  • 寸法N(mm)：71
  • 寸法O(mm)：119
  • 寸法P(mm)：41(max.)/29(min.)
  • 寸法Q(mm)：142
  • 寸法R(mm)：Rc3/4
  • 寸法S(mm)：11.8
  • 寸法T(mm)：22
  • 寸法U(mm)：M39×1.5
  • 寸法V(mm)：104
  • 寸法W(mm)：64
  • 寸法X(mm)：66
  • 寸法Y(mm)：110
  • 寸法Z(mm)：2×2-Rc1/4
注意事項
  • ドレン量:油圧力3.0MPa(30.6kgf/cm2)、油温50℃の時。
  • ピストン推力:油圧力4.0MPa(40.8kgf/cm2)。
内容品・付属品 ―
原産国 ―
特記事項 ―
