（株）北川鉄工所

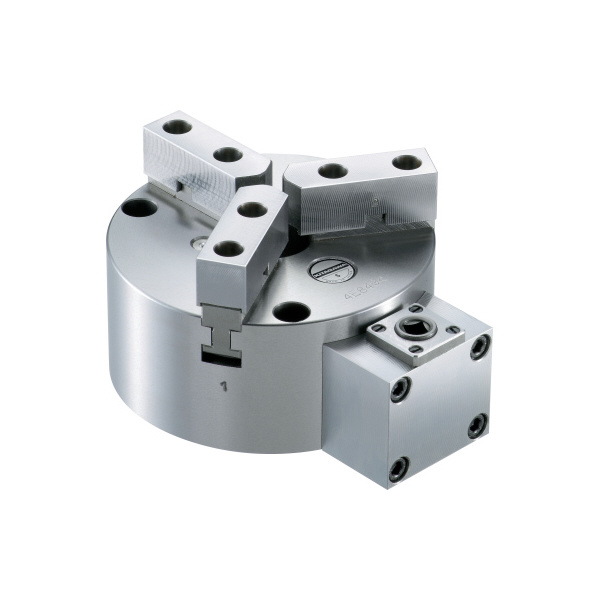

ステーショナリスクロールチャック　ＳＣ－５Ｓ

商品アイコンについて
  • 型番：SC-5S
  • 発注コード：KUB45
  • メーカー商品コード：9010080050
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \209,000
　
注文単位 1個

  • ※9/15 23:20 時点の情報です

用途 ―
商品説明
  • 安心、安定、使い易い。
  • ステーショナリスクロールチャック。

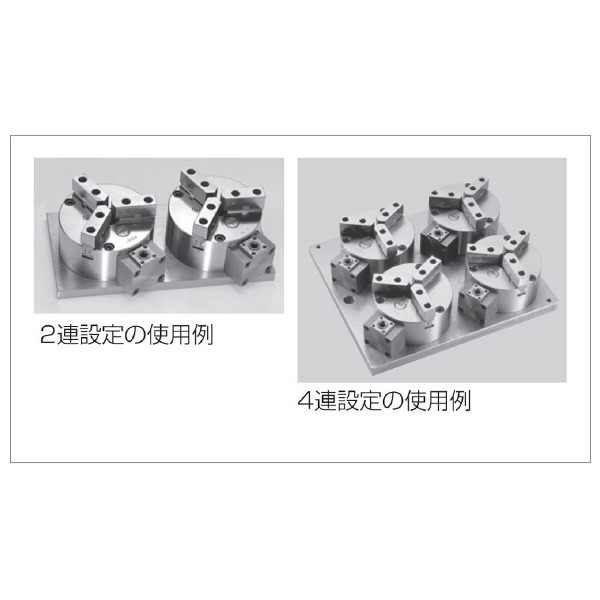

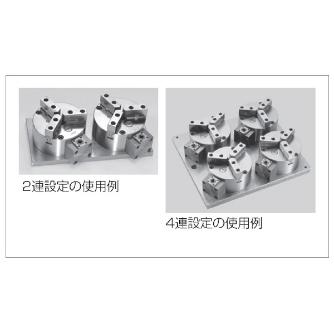

  • 複数セッティングでも個々の位置設定は自在。
  • 狭いスペースにもセッティング可能。
  • 多様なワークに対応できる、爪分割式のソフトジョー仕様。
  • 使い易い専用ハンドル付。
商品スペック
  • 把握径(mm)：3(外径)/33(内径)[最小]・110(外径)/100(内径)[最大]
  • 最大静的把握力(kN)：12
  • 質量(kg)：5.3
  • ハンドル寸法a(mm)：150
  • ハンドル寸法b(mm)：60
  • ハンドル寸法c(mm)：20
  • ハンドル寸法d(mm)：130
  • ハンドル寸法e(mm)：10
  • ハンドル寸法f(mm)：12
  • ハンドル寸法g(mm)：11
  • 許容ハンドルトルク(N・m)(kgf・m)：39.2(4.0)
  • 最大静的把握力(kgf)：1224

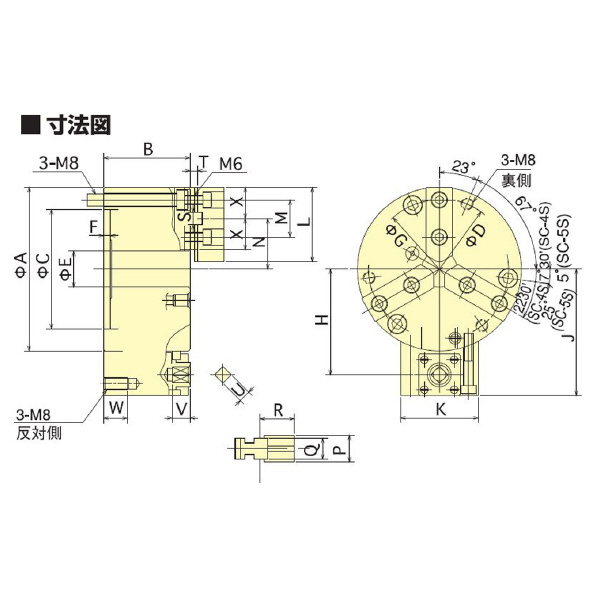

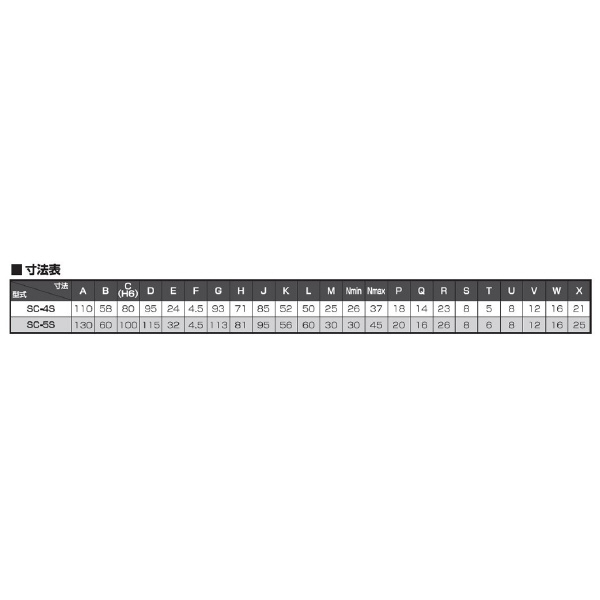

  • 本体寸法A(mm)：130
  • 本体寸法B(mm)：60
  • 本体寸法C(mm)：100(H6)
  • 本体寸法D(mm)：115
  • 本体寸法E(mm)：32
  • 本体寸法F(mm)：4.5
  • 本体寸法G(mm)：113
  • 本体寸法H(mm)：81
  • 本体寸法J(mm)：95
  • 本体寸法K(mm)：56
  • 本体寸法L(mm)：60
  • 本体寸法M(mm)：30
  • 本体寸法N(mm)：30(min)/45(max)
  • 本体寸法P(mm)：20
  • 本体寸法Q(mm)：16
  • 本体寸法R(mm)：26
  • 本体寸法S(mm)：8
  • 本体寸法T(mm)：6
  • 本体寸法U(mm)：8
  • 本体寸法V(mm)：12
  • 本体寸法W(mm)：16
  • 本体寸法X(mm)：25
注意事項
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ●専用ハンドル
原産国 ―
特記事項 ―
