（株）北川鉄工所

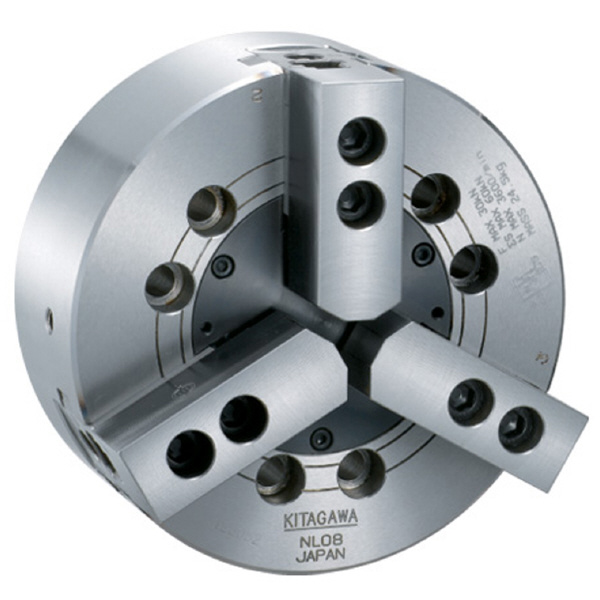

中実ロングストロークパワーチャック　ＮＬ０４

商品アイコンについて
  • 型番：NL04
  • 発注コード：KUB05
  • メーカー商品コード：9011018041
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \182,000
　
注文単位 1個

  • ※12/15 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \233,000
用途 ―
商品説明
  • 2倍のストローク。
  • 突起物ワークも確実把握。
商品スペック
  • 把握径(mm)：9[最小]・110[最大]
  • ジョーストローク(直径)(mm)：12.1
  • プランジャストローク(mm)：15
  • 許容最大入力(kN)：10

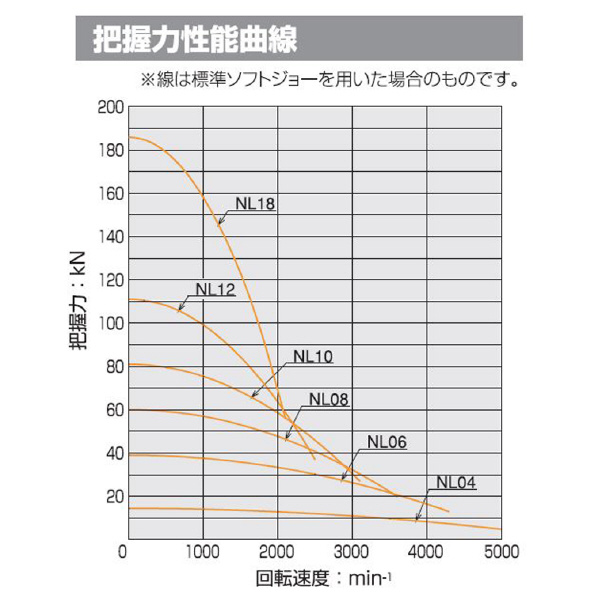

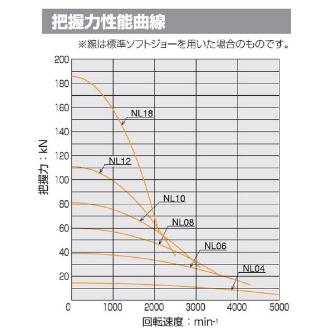

  • 最大静的把握力(kN)：14.4
  • 最高回転速度(min-1)：5000
  • 慣性モーメント(kg・m2)：0.008
  • 適合シリンダ：Y0715R/RE
  • 適合ジョー：SJ04B1(ソフトジョー)・-(ハードジョー)
  • 質量(kg)：4.1(標準ソフトジョー付)
  • 許容最大油圧力(MPa)(kgf・cm2)：2.9(29.6)
  • 最大静的把握力(kgf)：1486
  • 許容最大入力(kgf)：1020

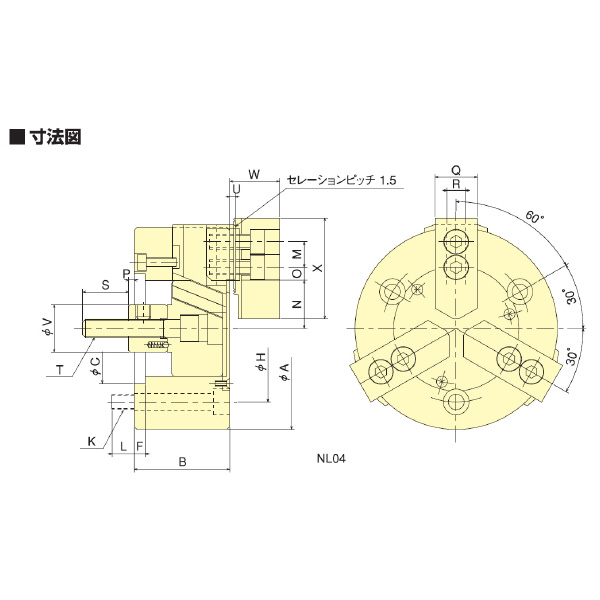

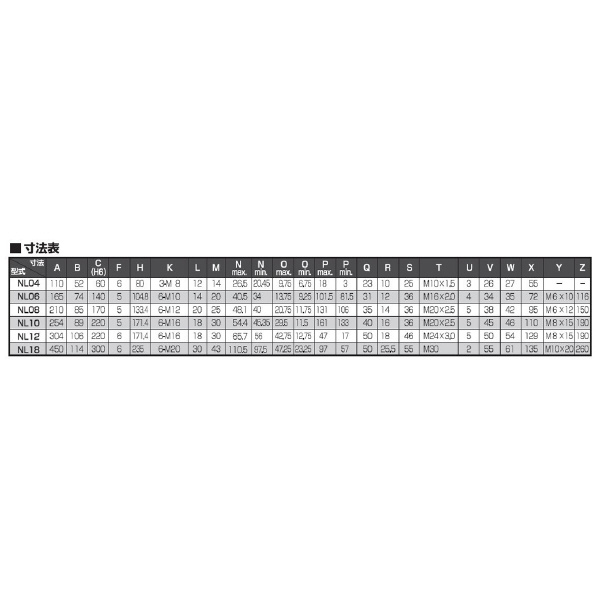

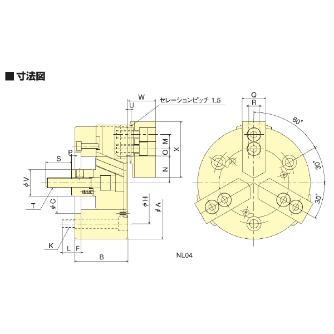

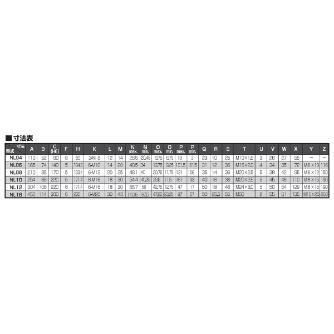

  • 寸法A(mm)：110
  • 寸法B(mm)：52
  • 寸法C(mm)：60(H6)
  • 寸法F(mm)：6
  • 寸法H(mm)：80
  • 寸法K(mm)：3-M8
  • 寸法L(mm)：12
  • 寸法M(mm)：14
  • 寸法N(mm)：26.5(max.)/20.45(min.)
  • 寸法O(mm)：9.75(max.)/6.75(min.)
  • 寸法P(mm)：18(max.)/3(min.)
  • 寸法Q(mm)：23
  • 寸法R(mm)：10
  • 寸法S(mm)：25
  • 寸法T(mm)：M10
  • 寸法U(mm)：3
  • 寸法V(mm)：26
  • 寸法W(mm)：27
  • 寸法X(mm)：55
  • 寸法Y(mm)：-
  • 寸法Z(mm)：-
注意事項
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ―
原産国 ―
特記事項 ―
