（株）北川鉄工所

クイックジョーチェンジチャック　ＱＢ３１２

仕切価格	―
標準価格	¥1,015,000


注文単位	1個

用途	―
商品説明	ジョー段取りが容易。多品種少量の加工に最適。

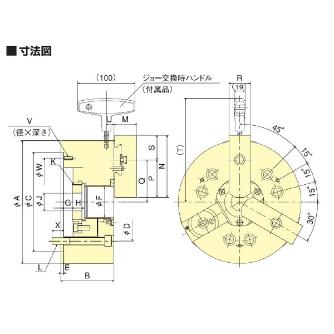

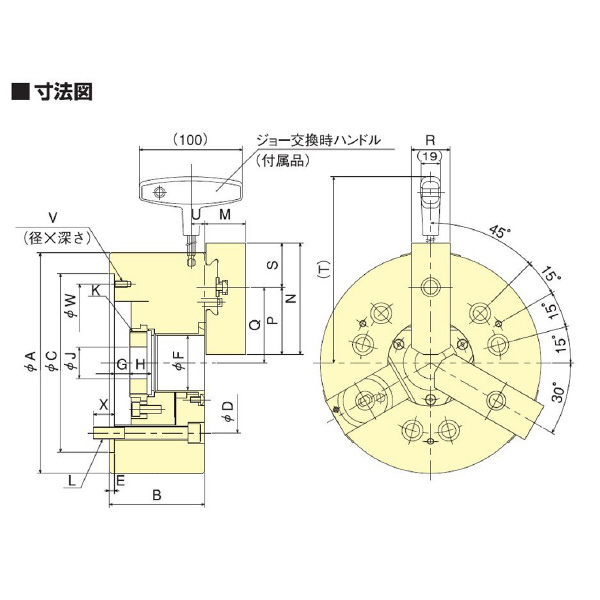

商品スペック	把握径(mm)：32[最小]・250[最大] ジョーストローク(直径)(mm)：10.6 プランジャストローク(mm)：23 許容最大入力(kN)：55 最大静的把握力(kN)：144 最高回転速度(min-1)：3000 慣性モーメント(kg・m2)：0.745 適合シリンダ：S2091 適合ジョー：SB12BB(ソフトジョー) 質量(kg)：56(標準ソフトジョー付) 貫通穴径(mm)：91 許容最大油圧力(MPa)(kgf/cm2)：2.7(27.5) 最大静的把握力(kgf)：14684 許容最大入力(kgf)：5608 寸法A(mm)：304 寸法B(mm)：110 寸法C(mm)：220(H6) 寸法D(mm)：171.4 寸法E(mm)：6 寸法F(mm)：91 寸法G(mm)：8(max.)/-15(min.) 寸法H(mm)：28 寸法J(mm)：50 寸法K(mm)：M100×2(max.) 寸法L(mm)：6-M16 寸法M(mm)：51 寸法N(mm)：139 寸法P(mm)：90 寸法Q(mm)：106.3(max.)/101(min.) 寸法R(mm)：42 寸法S(mm)：49 寸法T(mm)：267 寸法U(mm)：15.5 寸法V(mm)：M8×15 寸法W(mm)：190 寸法X(mm)：23
注意事項	ドローナットのねじは未加工です。許容最高回転速度は、実測値によります。把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品	―
原産国	―
特記事項	―
