（株）北川鉄工所

クイックジョーチェンジチャック　ＱＢ３１０

仕切価格	―
標準価格	¥819,000


注文単位	1個

用途	―
商品説明	ジョー段取りが容易。多品種少量の加工に最適。

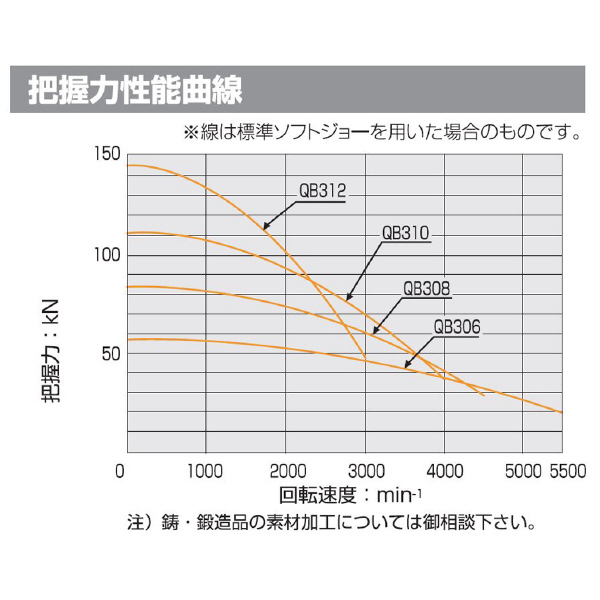

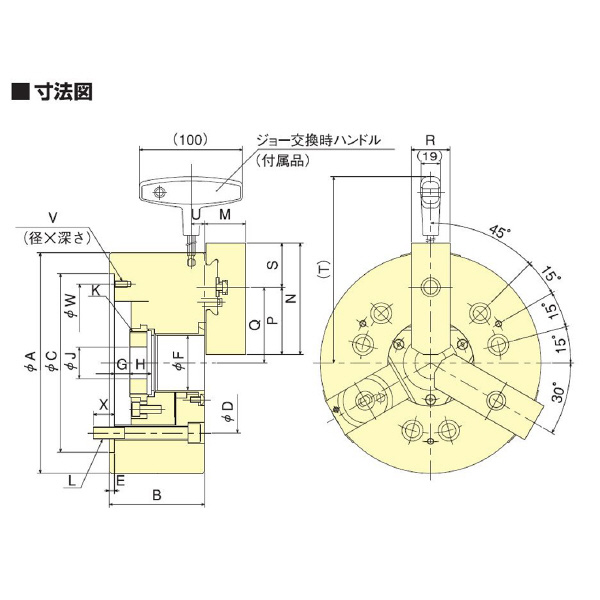

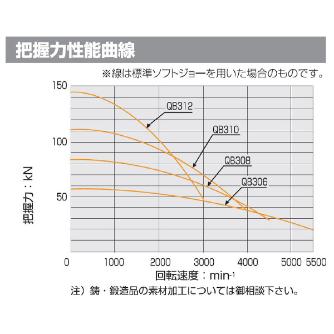

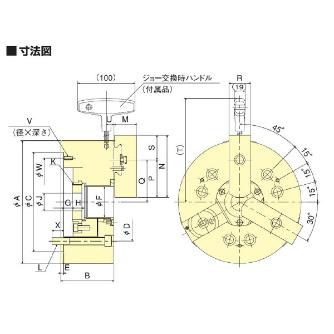

商品スペック	把握径(mm)：23[最小]・210[最大] ジョーストローク(直径)(mm)：8.8 プランジャストローク(mm)：19 許容最大入力(kN)：43 最大静的把握力(kN)：111 最高回転速度(min-1)：4000 慣性モーメント(kg・m2)：0.318 適合シリンダ：S1875 適合ジョー：SB10BB(ソフトジョー) 質量(kg)：35(標準ソフトジョー付) 貫通穴径(mm)：75 許容最大油圧力(MPa)(kgf/cm2)：2.7(27.5) 最大静的把握力(kgf)：11319 許容最大入力(kgf)：4385 寸法A(mm)：254 寸法B(mm)：100 寸法C(mm)：220(H6) 寸法D(mm)：171.4 寸法E(mm)：5 寸法F(mm)：75 寸法G(mm)：8.5(max.)/-10.5(min.) 寸法H(mm)：25 寸法J(mm)：45 寸法K(mm)：M85×2(max.) 寸法L(mm)：6-M16 寸法M(mm)：43 寸法N(mm)：125 寸法P(mm)：76 寸法Q(mm)：88(max.)/83.6(min.) 寸法R(mm)：42 寸法S(mm)：49 寸法T(mm)：242 寸法U(mm)：15.5 寸法V(mm)：M8×15 寸法W(mm)：190 寸法X(mm)：22
注意事項	ドローナットのねじは未加工です。許容最高回転速度は、実測値によります。把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品	―
原産国	―
特記事項	―
