（株）北川鉄工所

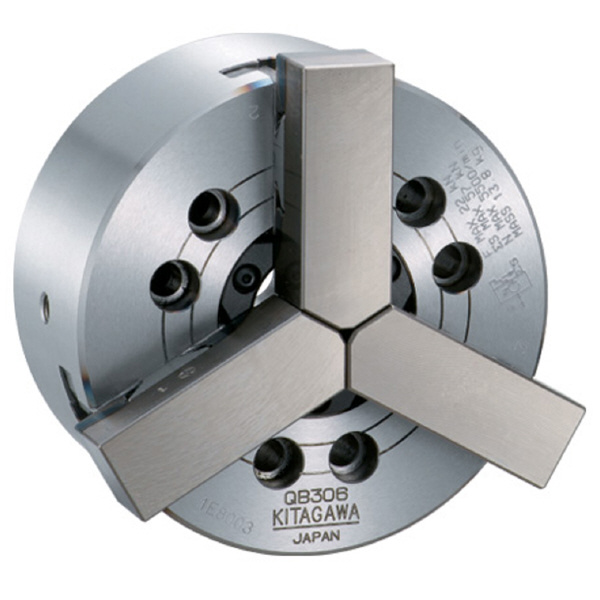

クイックジョーチェンジチャック　ＱＢ３０６

仕切価格	―
標準価格	¥577,000


注文単位	1個

用途	―
商品説明	ジョー段取りが容易。多品種少量の加工に最適。

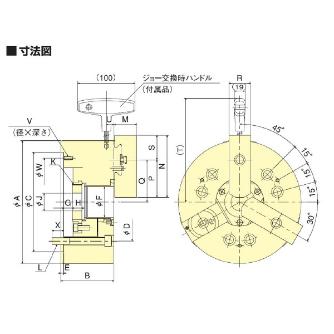

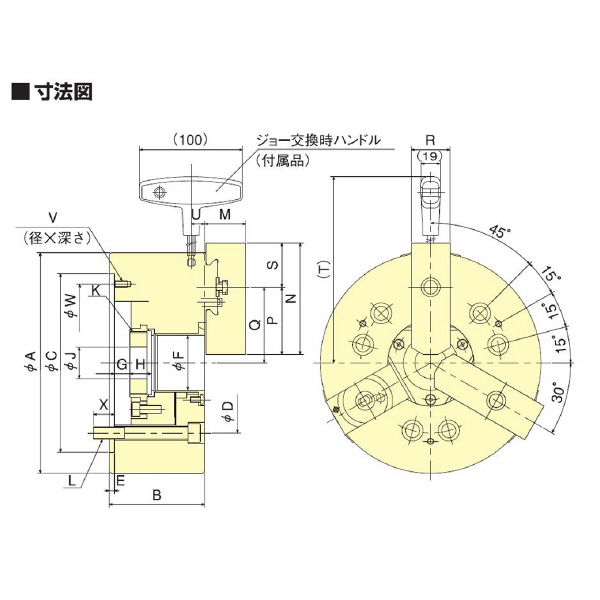

商品スペック	把握径(mm)：8[最小]・140[最大] ジョーストローク(直径)(mm)：5.5 プランジャストローク(mm)：12 許容最大入力(kN)：22 最大静的把握力(kN)：57 最高回転速度(min-1)：5500 慣性モーメント(kg・m2)：0.058 適合シリンダ：S1246 適合ジョー：SB06BB(ソフトジョー) 質量(kg)：12.6(標準ソフトジョー付) 貫通穴径(mm)：45 許容最大油圧力(MPa)(kgf/cm2)：2.8(28.6) 最大静的把握力(kgf)：5812 許容最大入力(kgf)：2243 寸法A(mm)：169 寸法B(mm)：81 寸法C(mm)：140(H6) 寸法D(mm)：104.8 寸法E(mm)：5 寸法F(mm)：45 寸法G(mm)：11(max.)/-1(min.) 寸法H(mm)：19 寸法J(mm)：20 寸法K(mm)：M55×2(max.) 寸法L(mm)：6-M10 寸法M(mm)：31 寸法N(mm)：90 寸法P(mm)：54 寸法Q(mm)：58.5(max.)/55.75(min.) 寸法R(mm)：32 寸法S(mm)：36 寸法T(mm)：192.5 寸法U(mm)：13 寸法V(mm)：M6×10 寸法W(mm)：116 寸法X(mm)：16
注意事項	ドローナットのねじは未加工です。許容最高回転速度は、実測値によります。把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品	―
原産国	―
特記事項	―
