（株）北川鉄工所 中空ロングストロークパワーチャック BL-200 中空ロングストロークパワーチャック BL-210
（株）北川鉄工所

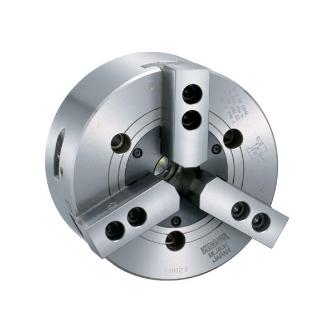

中空ロングストロークパワーチャック　ＢＬ－２１０

商品アイコンについて
  • 型番：BL-210
  • 発注コード：KUA88
  • メーカー商品コード：9011111600
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \623,000
　
注文単位 1個

  • ※8/02 23:20 時点の情報です

用途 ―
商品説明
  • 3倍のストローク。
  • 突起物ワークも確実把握。
商品スペック
  • 把握径(mm)：33[最小]・254[最大]
  • ジョーストローク(直径)(mm)：30
  • プランジャストローク(mm)：22
  • 許容最大入力(kN)：53.8
  • 最大静的把握力(kN)：63
  • 最高回転速度(min-1)：3000
  • 慣性モーメント(kg・m2)：0.306
  • 適合シリンダ：S1875
  • 適合ジョー：SJ10B1(ソフトジョー)・HB10A1(ハードジョー)
  • 質量(kg)：45
  • 貫通穴径(mm)：53
  • 許容最大油圧力(MPa)(kgf/cm2)：3.20(32.6)
  • 最大静的把握力(kgf)：6424
  • 許容最大入力(kgf)：5486
  • 寸法A(mm)：254
  • 寸法B(mm)：117
  • 寸法C(mm)：220(H6)
  • 寸法D(mm)：171.4
  • 寸法E(mm)：3-M16
  • 寸法F(mm)：53
  • 寸法G(mm)：-6(max.)/-28(min.)
  • 寸法H(mm)：40
  • 寸法J(mm)：45
  • 寸法K(mm)：73
  • 寸法L(mm)：M65×2(max.)
  • 寸法M(mm)：43
  • 寸法N(mm)：110
  • 寸法P(mm)：30
  • 寸法Q(mm)：26.25(max.)/11.25(min.)
  • 寸法R(mm)：62.5(max.)/47.5(min.)
  • 寸法S(mm)：40
  • 寸法T(mm)：2
  • 寸法U(mm)：16
  • 寸法V(mm)：27
  • 寸法W(mm)：5
  • 寸法X(mm)：M8×16(3-)
  • 寸法Y(mm)：190
  • 寸法Z(mm)：102
注意事項
  • ドローナットのねじは未加工です。
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ―
原産国 ―
特記事項 ―
