カトウ工機（株） P型ホルダ 3P Ｐ型ホルダ 3P_M16
カトウ工機（株）

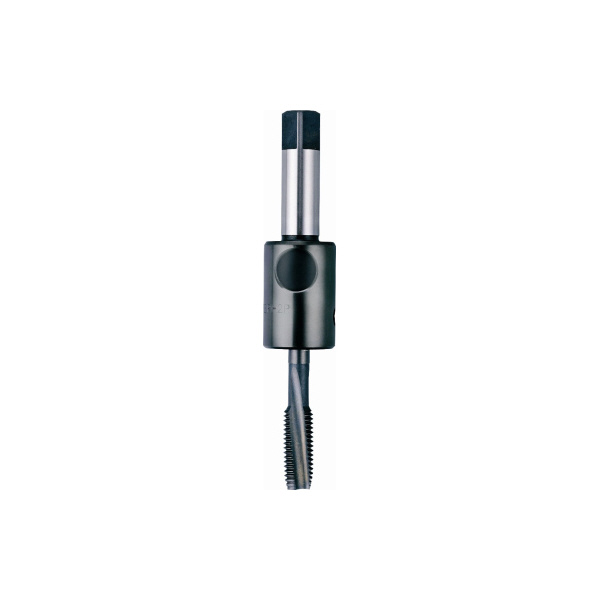

Ｐ型ホルダ　３Ｐ＿Ｍ１６

商品アイコンについて
  • 型番：3P_M16
  • 発注コード：KTP04
  • メーカー商品コード：P-0019
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \18,600
　
注文単位 1本

  • ※11/01 23:20 時点の情報です

用途 ●汎用機用。
商品説明
  • R型・A型に取り付けて使用する延長用ホルダ。
  • 調芯ホルダ。
  • ワンサイズ専用ホルダ(サイズ交換不可)。
  • 管用タップはR型・A型で直接取り付かないためP型が必要となります。
商品スペック
  • C1(mm)：36
  • d2(mm)：15
  • H2(mm)：37
  • K(mm)：12
  • l2(mm)：50
  • Lo(mm)：51.0
  • タップ角部Ho(mm)：13
  • タップ角部k(mm)：10.0
  • タップ角部公差(mm)：-0.15～0
  • タップ軸部d1(mm)：12.5
  • タップ軸部公差(mm)：-0.04～0
  • 製作サイズ(タップ呼び径D) メートルネジ：M16
  • 製作サイズ(タップ呼び径D) ユニファイネジ：-
  • 製作サイズ(タップ呼び径D) 管用ネジ：-
  • 適用タッパー：R20/R25/A820
  • 本体重量(kg)：0.59
注意事項
  • 取扱い上のご注意:製品のお持ち運び時やケースからの取り出し時には、飛出し・落下にはご注意下さい。梱包数の多い場合や重量物ホルダ等は、取扱いに十分ご注意下さい。必要に応じて運搬器具をご使用下さい。1週間に1度程度、給油等のメンテナンスを実施して下さい。
  • 刃物取り付け・取り外し時のご注意:刃物は必ずプリセッタや締付治具で確実に固定して作業を行って下さい。刃物をホルダ等に取り付ける場合は、切れ刃を直接素手で、触れないようご注意下さい。刀物締付け用スパナは、スパナ掛け部に確実に取り付けて、安全のため、ゆっくりと締め付けて下さい。ハンマー等でたたくなどの増締め行為はしないで下さい。
内容品・付属品 ●取扱説明書
原産国 ―
特記事項 ―
