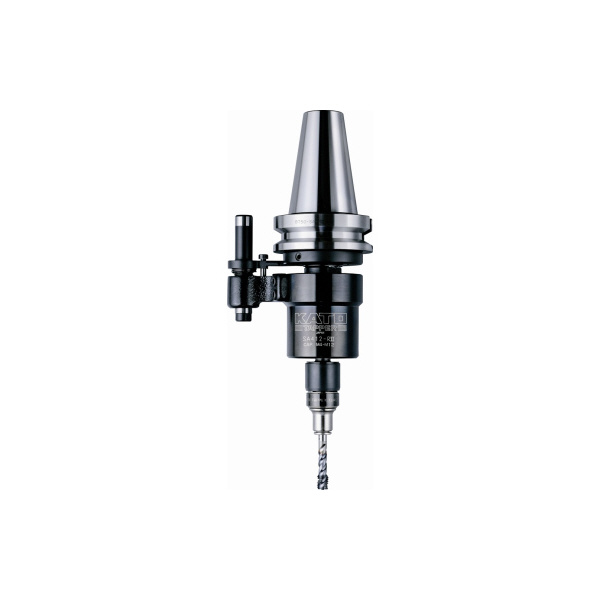

カトウ工機（株） SA－RII型タッパー BT-SA-R2 ＳＡ－ＲⅡ型タッパー BT50-SA206-R2
カトウ工機（株）

ＳＡ－ＲⅡ型タッパー　ＢＴ５０－ＳＡ２０６－ＲⅡ

商品アイコンについて
  • 型番：BT50-SA206-R2
  • 発注コード：KTN86
  • メーカー商品コード：SAR-0072
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \128,800
　
注文単位 1本

  • ※10/30 23:30 時点の情報です

用途 ―
商品説明
  • 自動逆転装置内蔵M/C専用タッパー。
  • 機械寿命の向上と加工時間の短縮を実現。
  • 大型M/C等、主軸モータの大きな工作機械でも効率的にネジ立てが可能。
  • ネジ深さも安定。
  • 主軸を逆転しないので、節電にも貢献。
  • 逆転比1:1でNCプログラムの作成が簡単。
  • SA-RII型には位置決めブロックが必要。
  • 標準で左右ネジ加工に対応。
  • 安全装置付きTC型コレットも使用できます。
  • 別売オプション:TC-M型コレット(TC206-M)。
商品スペック
  • テーパ：BT50
  • タッピング能力・タップサイズ：M2～6
  • 対応機構：縮み/伸び/定寸/逆転
  • 伸び量F2(mm)：(4)
  • 逆転時の伸び量F4(mm)：(5)
  • 縮み量F1(mm)：4
  • 対応シャンク：BT
  • 型：SA-RII
  • A(mm)：80
  • C1(mm)：56
  • C4(mm)：66
  • d(mm)：25.0
  • D1(mm)：100
  • D2(mm)：85
  • D3(mm)：69.85
  • e(mm)：35
  • H調整量：-10～38
  • L0(mm)：190.0
  • l0(mm)：139.8
  • L1(mm)：158.0
  • l1(mm)：101.8
  • y(mm)：3
  • タッピング能力範囲：206
  • ニュートラル量F3(mm)：1
  • ネジ部：M24×3.0
  • 本体重量(kg)：5.90
注意事項
  • 取扱い上のご注意:製品のお持ち運び時やケースからの取り出し時には、飛出し・落下にはご注意下さい。梱包数の多い場合や重量物ホルダ等は、取扱いに十分ご注意下さい。必要に応じて運搬器具をご使用下さい。1週間に1度程度、給油等のメンテナンスを実施して下さい。
  • 刃物取り付け・取り外し時のご注意:刃物は必ずプリセッタや締付治具で確実に固定して作業を行って下さい。刃物をホルダ等に取り付ける場合は、切れ刃を直接素手で、触れないようご注意下さい。刃物締付け用スパナは、スパナ掛け部に確実に取り付けて、安全のため、ゆっくりと締め付けて下さい。ハンマー等でたたくなどの増締め行為はしないで下さい。
内容品・付属品 ●取扱説明書
原産国 ―
特記事項 ―
