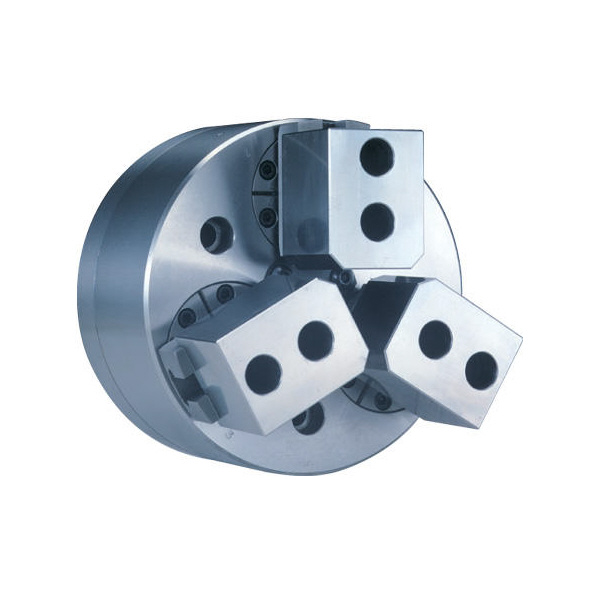

| 商品説明 |
- ワーク素材を引込む安定把握。
- しっかり掴んで荒加工に最適。
- 把握安定性が高く重切削が可能です。
- グリス密封性が大きく向上しました。
- 長時間安定した把握力が得られます。
- 左右のイコライズは最大5°まで可能です。
- 最大テーパ20°までの把握が可能です。
|
| 商品スペック |
- 把握径(mm)：73(外径)/163(内径)[最小]・317(外径)/381(内径)[最大]
- ジョーストローク(直径)(mm)：15.8
- プランジャストローク(mm)：22.4
- 許容最大入力(kN)：55
- 最大静的把握力(kN)：165
- 最高回転速度(min-1)：2000
- 慣性モーメント(kg・m2)：1.943
- 適合シリンダ：Y2035R/RE
- 質量(kg)：95(標準ソフトジョー付)
- 許容最大油圧力(MPa)(kgf・cm2)：2.14(21.8)
- 最大静的把握力(kgf)：16800
- 許容最大入力(kgf)：5607
- 寸法A(mm)：381
- 寸法B(mm)：117
- 寸法C(mm)：300(H6)
- 寸法D(mm)：5
- 寸法E(mm)：235
- 寸法F(mm)：6-M20
- 寸法G(mm)：30
- 寸法H(mm)：32.4
- 寸法J(mm)：66.62
- 寸法K(mm)：53.98
- 寸法L(mm)：23.9
- 寸法M(mm)：140
- 寸法N(mm)：73.2
- 寸法P(mm)：76.2
- 寸法Q(mm)：48.7(max.)/26.3(min.)
- 寸法R(mm)：41
- 寸法S(mm)：M27
- 偏芯量PWCのみ(mm)：3.0
|
| 注意事項 |
- 把握径/把握範囲は標準のソフトジョーを使用した場合。
- 寸法はチャック面とソフトジョー取り付け面が平行の場合を示す。
- 寸法はチャック面とソフトジョー取り付け面が平行の場合を示す。寸法L以降の寸法は外径把握時と同じ。
|
