（株）北川鉄工所 中実回転エアシリンダ AY-R 中実回転エアーシリンダ AY2225R
（株）北川鉄工所

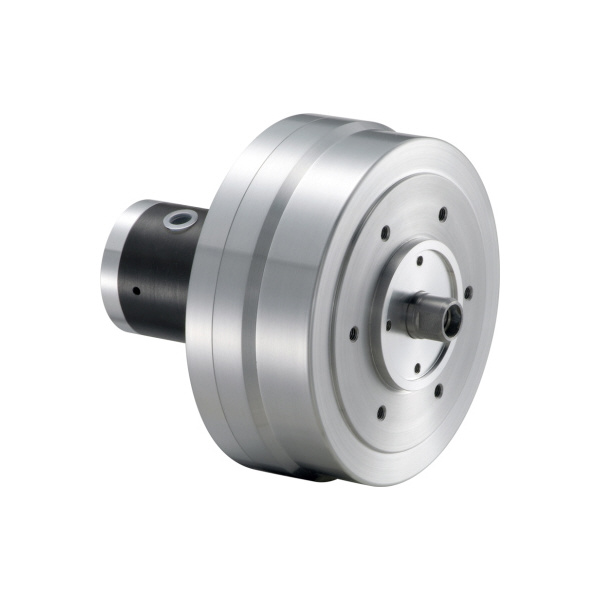

中実回転エアーシリンダ　ＡＹ２２２５Ｒ

商品アイコンについて
  • 型番：AY2225R
  • 発注コード：KTB48
  • メーカー商品コード：9011030022
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \190,000
　
注文単位 1個

  • ※6/17 23:30 時点の情報です

用途 ―
商品説明
  • 低推力でも確実な動作！
  • 歪みやすい薄肉ワーク加工に最適なエアシリンダ。
商品スペック
  • 最高回転速度(min-1)：4000
  • 慣性モーメント(kg・m2)：0.08
  • 質量(kg)：9.8
  • ピストンストローク(mm)：25
  • ピストン推力(kN)(kgf)：14.1(1438)(押側)/13.9(1417)(引側)
  • ピストン表面積(cm2)：378(押側)/371(引側)
  • 最高使用エア圧力(MPa)(kgf/cm2)：0.8(8.2)
  • 寸法A(mm)：255
  • 寸法B(mm)：245
  • 寸法C(mm)：170
  • 寸法D(mm)：130
  • 寸法E(mm)：110(h7)
  • 寸法F(mm)：30
  • 寸法G(mm)：21(H8)
  • 寸法K(mm)：173
  • 寸法L(mm)：71(max.)/46(min.)
  • 寸法N(mm)：93
  • 寸法R(mm)：129
  • 寸法S(mm)：33
  • 寸法T(mm)：5
  • 寸法U(mm)：M20
  • 寸法V(mm)：35
  • 寸法W(mm)：M12×20
注意事項
  • ピストン推力:エア圧0.5MPa(5.1kgf/cm2)【効率75%時】。
内容品・付属品 ―
原産国 ―
特記事項 ―
