（株）北川鉄工所 中実回転エアシリンダ AY-R 中実回転エアーシリンダ AY1720R
（株）北川鉄工所

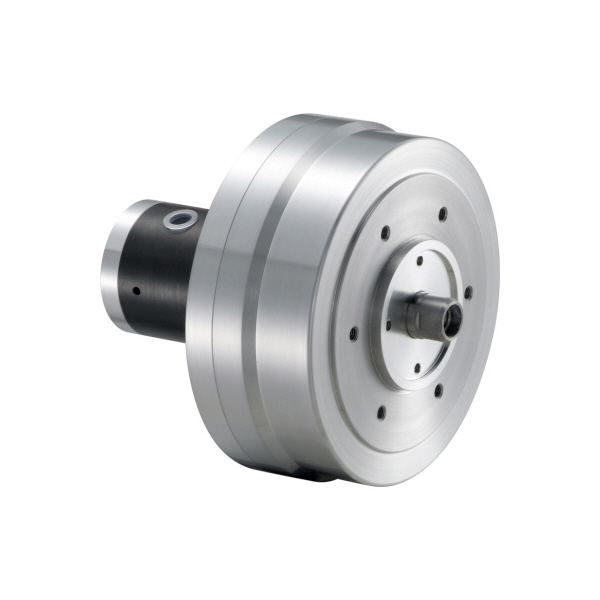

中実回転エアーシリンダ　ＡＹ１７２０Ｒ

商品アイコンについて
  • 型番：AY1720R
  • 発注コード：KTB47
  • メーカー商品コード：9011030012
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \149,000
　
注文単位 1個

  • ※6/17 23:30 時点の情報です

用途 ―
商品説明
  • 低推力でも確実な動作！
  • 歪みやすい薄肉ワーク加工に最適なエアシリンダ。
商品スペック
  • 最高回転速度(min-1)：5000
  • 慣性モーメント(kg・m2)：0.028
  • 質量(kg)：8.2
  • ピストンストローク(mm)：20
  • ピストン推力(kN)(kgf)：8.5(867)(押側)/8.2(836)(引側)
  • ピストン表面積(cm2)：227(押側)/220(引側)
  • 最高使用エア圧力(MPa)(kgf/cm2)：0.8(8.2)
  • 寸法A(mm)：200
  • 寸法B(mm)：195
  • 寸法C(mm)：140
  • 寸法D(mm)：100
  • 寸法E(mm)：80(h7)
  • 寸法F(mm)：25
  • 寸法G(mm)：17(H8)
  • 寸法K(mm)：162
  • 寸法L(mm)：65(max.)/45(min.)
  • 寸法N(mm)：82
  • 寸法R(mm)：118
  • 寸法S(mm)：45
  • 寸法T(mm)：5
  • 寸法U(mm)：M16
  • 寸法V(mm)：30
  • 寸法W(mm)：M10×16
注意事項
  • ピストン推力:エア圧0.5MPa(5.1kgf/cm2)【効率75%時】。
内容品・付属品 ―
原産国 ―
特記事項 ―
