（株）北川鉄工所 中実回転エアシリンダ AY-R 中実回転エアーシリンダ AY1315R
（株）北川鉄工所

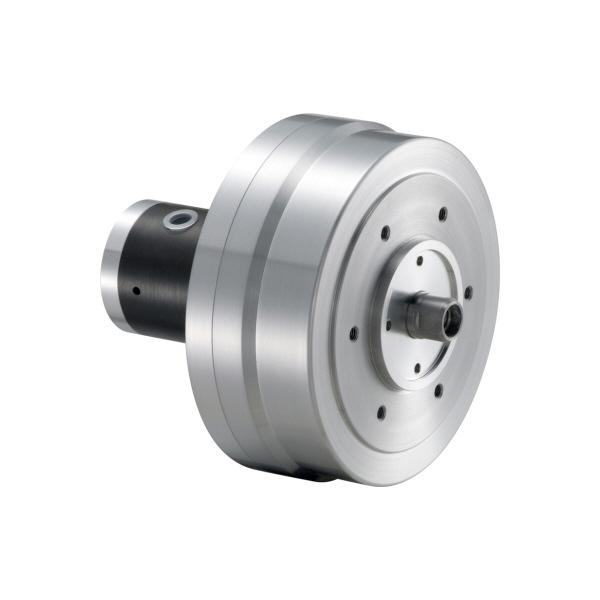

中実回転エアーシリンダ　ＡＹ１３１５Ｒ

商品アイコンについて
  • 型番：AY1315R
  • 発注コード：KTB46
  • メーカー商品コード：9011030002
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \105,000
　
注文単位 1個

  • ※8/02 23:20 時点の情報です

用途 ―
商品説明
  • 低推力でも確実な動作！
  • 歪みやすい薄肉ワーク加工に最適なエアシリンダ。
商品スペック
  • 最高回転速度(min-1)：5000
  • 慣性モーメント(kg・m2)：0.01
  • 質量(kg)：5
  • ピストンストローク(mm)：15
  • ピストン推力(kN)(kgf)：4.9(500)(押側)/4.8(489)(引側)
  • ピストン表面積(cm2)：131(押側)/128(引側)
  • 最高使用エア圧力(MPa)(kgf/cm2)：0.8(8.2)
  • 寸法A(mm)：156
  • 寸法B(mm)：150
  • 寸法C(mm)：120
  • 寸法D(mm)：90
  • 寸法E(mm)：65(h7)
  • 寸法F(mm)：20
  • 寸法G(mm)：13(H8)
  • 寸法K(mm)：143
  • 寸法L(mm)：35(max.)/20(min.)
  • 寸法N(mm)：63
  • 寸法R(mm)：99
  • 寸法S(mm)：27
  • 寸法T(mm)：2
  • 寸法U(mm)：M12
  • 寸法V(mm)：22
  • 寸法W(mm)：M6×11
注意事項
  • ピストン推力:エア圧0.5MPa(5.1kgf/cm2)【効率75%時】。
内容品・付属品 ―
原産国 ―
特記事項 ―
