（株）北川鉄工所

中実ロングストロークパワーチャック　ＮＬ０６

商品アイコンについて
  • 型番：NL06
  • 発注コード：KTB31
  • メーカー商品コード：9011018000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \183,000
　
注文単位 1個

  • ※12/15 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \234,000
用途 ―
商品説明
  • 2倍のストローク。
  • 突起物ワークも確実把握。
商品スペック
  • 把握径(mm)：21[最小]・165[最大]
  • ジョーストローク(直径)(mm)：13
  • プランジャストローク(mm)：20
  • 許容最大入力(kN)：21
  • 最大静的把握力(kN)：39
  • 最高回転速度(min-1)：4300
  • 慣性モーメント(kg・m2)：0.045
  • 適合シリンダ：Y1020R/RE
  • 適合ジョー：SJ06B1(ソフトジョー)・HB06B1(ハードジョー)
  • 質量(kg)：12(標準ソフトジョー付)
  • 許容最大油圧力(MPa)(kgf・cm2)：3.0(30.6)
  • 最大静的把握力(kgf)：3977
  • 許容最大入力(kgf)：2141

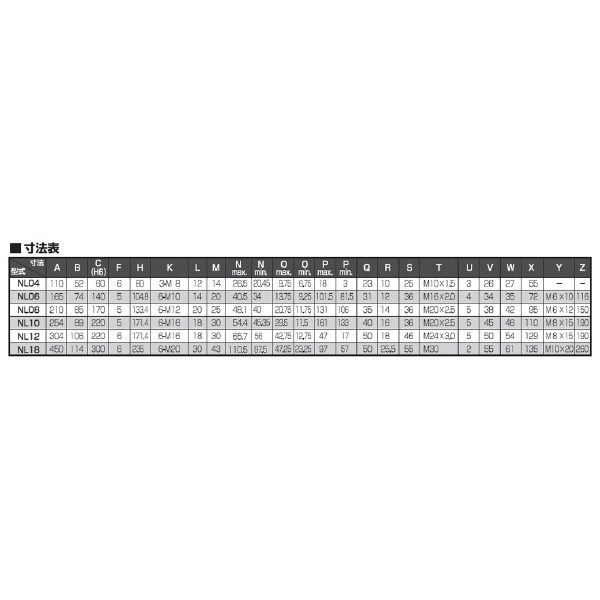

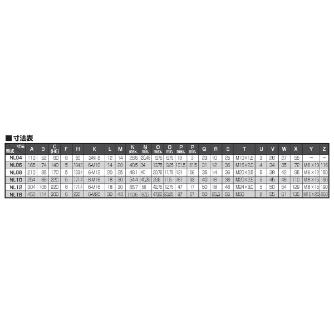

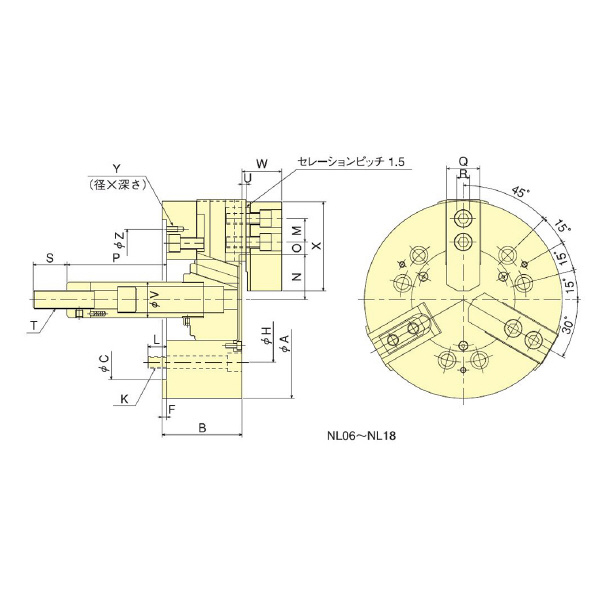

  • 寸法A(mm)：165
  • 寸法B(mm)：74
  • 寸法C(mm)：140(H6)
  • 寸法F(mm)：5
  • 寸法H(mm)：104.8
  • 寸法K(mm)：6-M10
  • 寸法L(mm)：14
  • 寸法M(mm)：20
  • 寸法N(mm)：40.5(max.)/34(min.)
  • 寸法O(mm)：13.75(max.)/9.25(min.)
  • 寸法P(mm)：101.5(max.)/81.5(min.)
  • 寸法Q(mm)：31
  • 寸法R(mm)：12
  • 寸法S(mm)：36
  • 寸法T(mm)：M16
  • 寸法U(mm)：4
  • 寸法V(mm)：34
  • 寸法W(mm)：35
  • 寸法X(mm)：72
  • 寸法Y(mm)：M6×10
  • 寸法Z(mm)：116
注意事項
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ―
原産国 ―
特記事項 ―
