（株）北川鉄工所 中空パワーチャック B 中空チャック B-24
（株）北川鉄工所 中空パワーチャック B 中空チャック B-24
（株）北川鉄工所 中空パワーチャック B 中空チャック B-24
（株）北川鉄工所 中空パワーチャック B 中空チャック B-24
（株）北川鉄工所

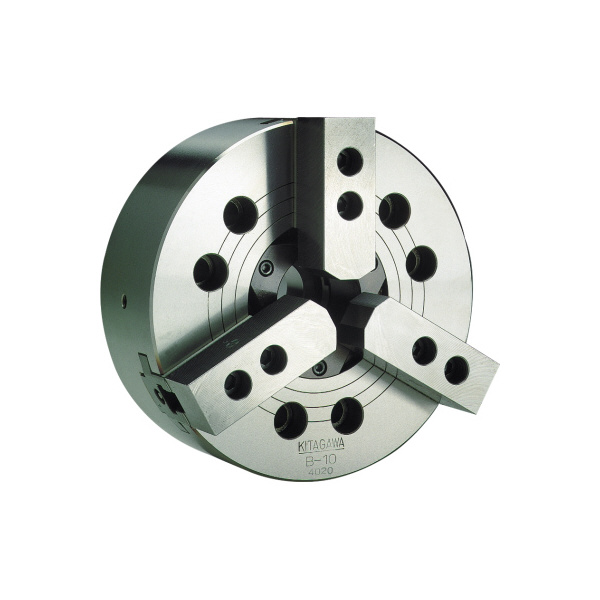

中空チャック　Ｂ－２４

商品アイコンについて
  • 型番：B-24
  • 発注コード：KTB04
  • メーカー商品コード：9011083090
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,998,000
　
注文単位 1個

  • ※9/09 23:30 時点の情報です

用途 ―
商品説明
  • 大きなワークも安定加工。
  • 大型スタンダードチャック。
商品スペック
  • 把握径(mm)：109[最小]・610[最大]
  • ジョーストローク(直径)(mm)：10.6
  • プランジャストローク(mm)：23
  • 許容最大入力(kN)：90

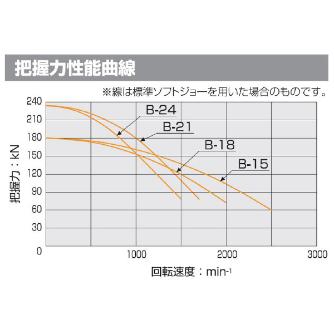

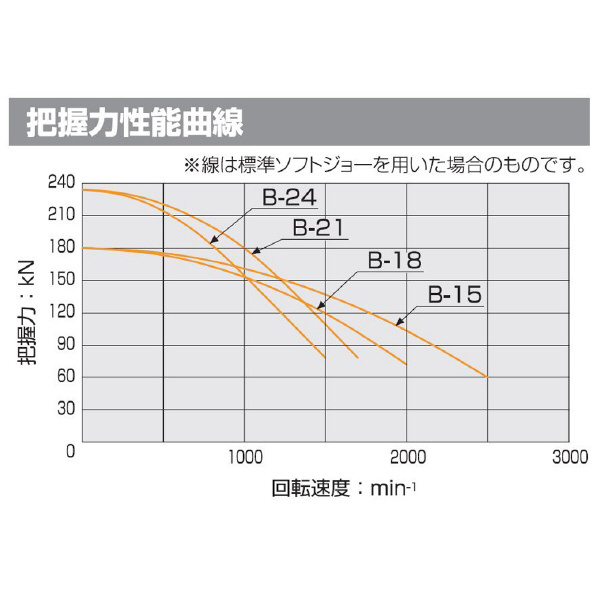

  • 最大静的把握力(kN)：234
  • 最高回転速度(min-1)：1400
  • 慣性モーメント(kg・m2)：16.6
  • 適合シリンダ：F2511H
  • 適合ジョー：SJ18A2(ソフトジョー)・HB18B2(ハードジョー)
  • 質量(kg)：293(標準ソフトジョー付)
  • 貫通穴径(mm)：165
  • 許容最大油圧力(MPa)(kgf/cm2)：3.0(30.6)
  • 最大静的把握力(kgf)：23861
  • 許容最大入力(kgf)：9177

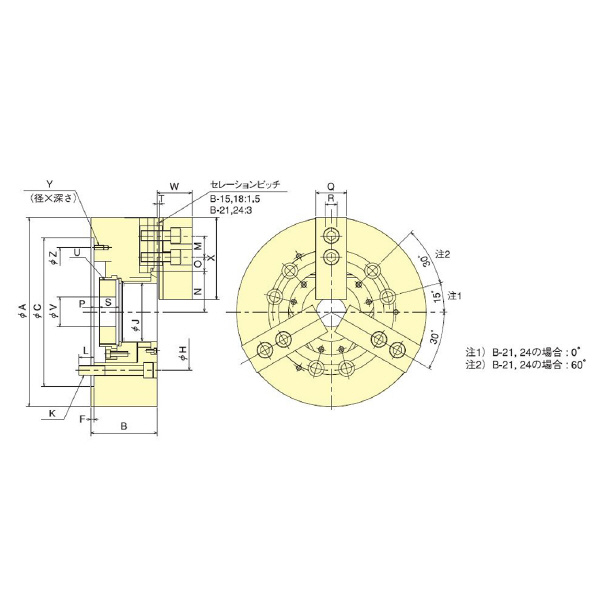

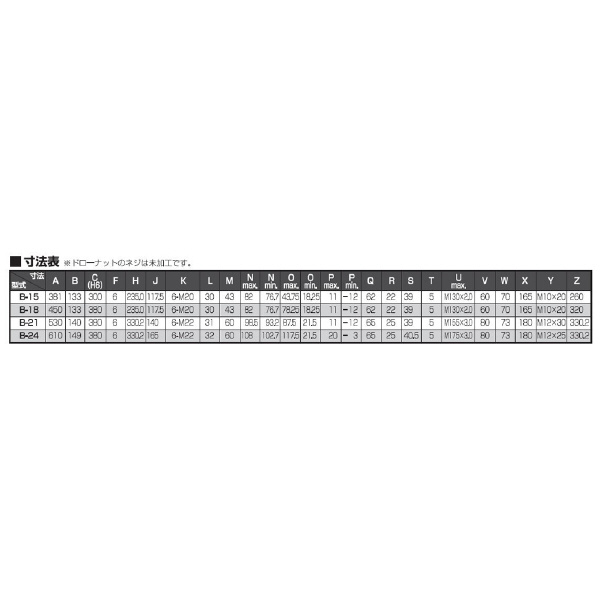

  • 寸法A(mm)：610
  • 寸法B(mm)：149
  • 寸法C(mm)：380(H6)
  • 寸法F(mm)：6
  • 寸法H(mm)：330.2
  • 寸法J(mm)：165
  • 寸法K(mm)：6-M22
  • 寸法L(mm)：32
  • 寸法M(mm)：60
  • 寸法N(mm)：108(max.)/102.7(min.)
  • 寸法O(mm)：117.5(max.)/21.5(min.)
  • 寸法P(mm)：20(max.)/-3(min.)
  • 寸法Q(mm)：65
  • 寸法R(mm)：25
  • 寸法S(mm)：40.5
  • 寸法T(mm)：5
  • 寸法U(mm)：M175×3(max.)
  • 寸法V(mm)：80
  • 寸法W(mm)：73
  • 寸法X(mm)：180
  • 寸法Y(mm)：M12×25
  • 寸法Z(mm)：330.2
注意事項
  • ドローナットのねじは未加工です。
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ―
原産国 ―
特記事項 ―
