| 商品スペック |
- 把握径(mm)：87[最小]・530[最大]
- ジョーストローク(直径)(mm)：10.6
- プランジャストローク(mm)：23
- 許容最大入力(kN)：90

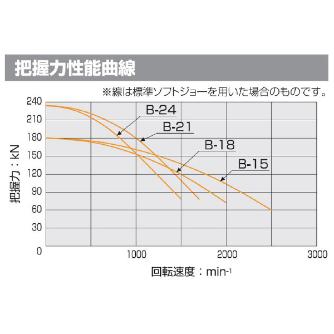

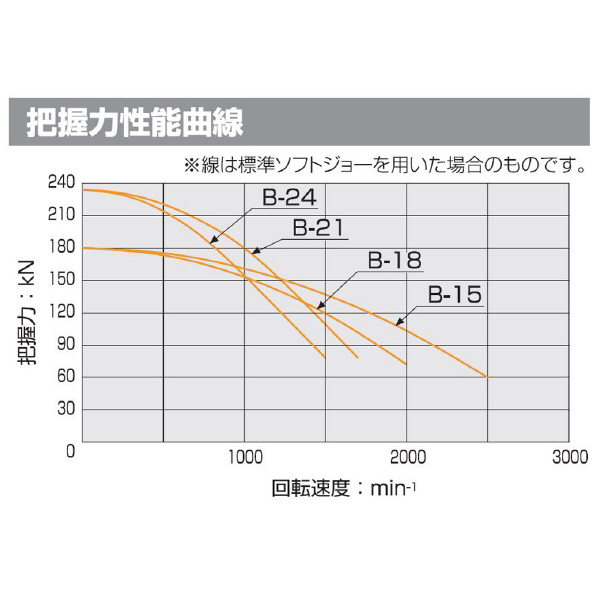

- 最大静的把握力(kN)：234
- 最高回転速度(min-1)：1700
- 慣性モーメント(kg・m2)：8.95
- 適合シリンダ：F2511H
- 適合ジョー：SJ18A2(ソフトジョー)・HB18B2(ハードジョー)
- 質量(kg)：235(標準ソフトジョー付)
- 貫通穴径(mm)：140
- 許容最大油圧力(MPa)(kgf/cm2)：3.0(30.6)
- 最大静的把握力(kgf)：23861
- 許容最大入力(kgf)：9177

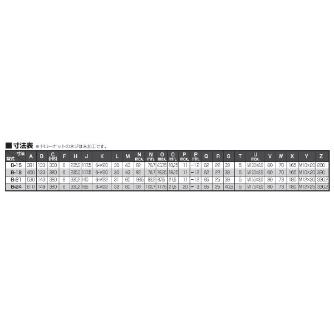

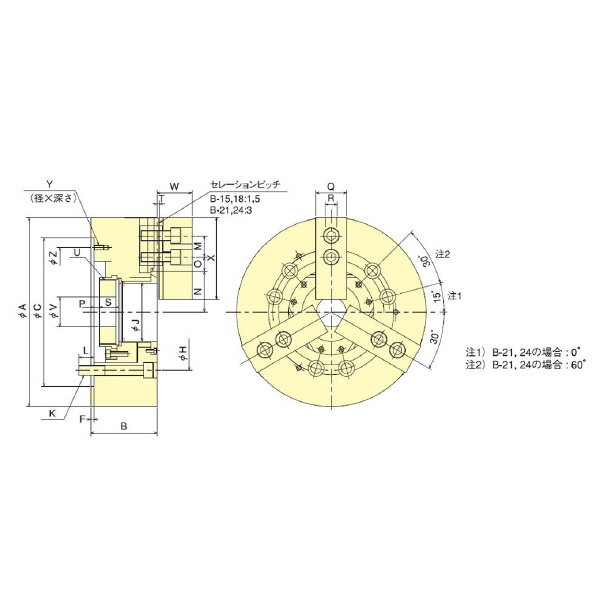

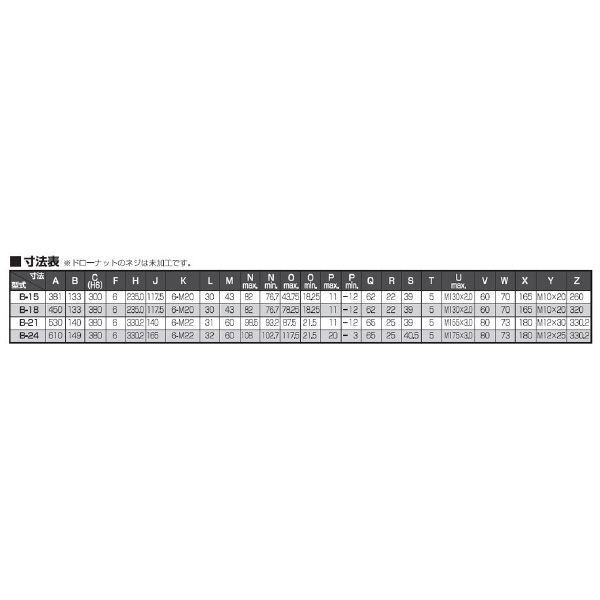

- 寸法A(mm)：530
- 寸法B(mm)：140
- 寸法C(mm)：380(H6)
- 寸法F(mm)：6
- 寸法H(mm)：330.2
- 寸法J(mm)：140
- 寸法K(mm)：6-M22
- 寸法L(mm)：31
- 寸法M(mm)：60
- 寸法N(mm)：98.5(max.)/93.2(min.)
- 寸法O(mm)：87.5(max.)/21.5(min.)
- 寸法P(mm)：11(max.)/-12(min.)
- 寸法Q(mm)：65
- 寸法R(mm)：25
- 寸法S(mm)：39
- 寸法T(mm)：5
- 寸法U(mm)：M155×3(max.)
- 寸法V(mm)：80
- 寸法W(mm)：73
- 寸法X(mm)：180
- 寸法Y(mm)：M12×30
- 寸法Z(mm)：330.2
|
