| 商品スペック |
- 把握径(mm)：30[最小]・381[最大]
- ジョーストローク(直径)(mm)：10.6
- プランジャストローク(mm)：23
- 許容最大入力(kN)：71

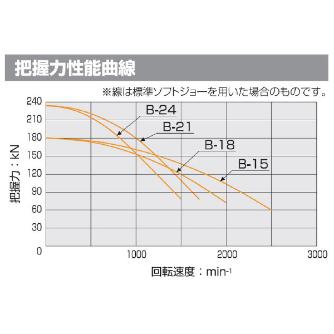

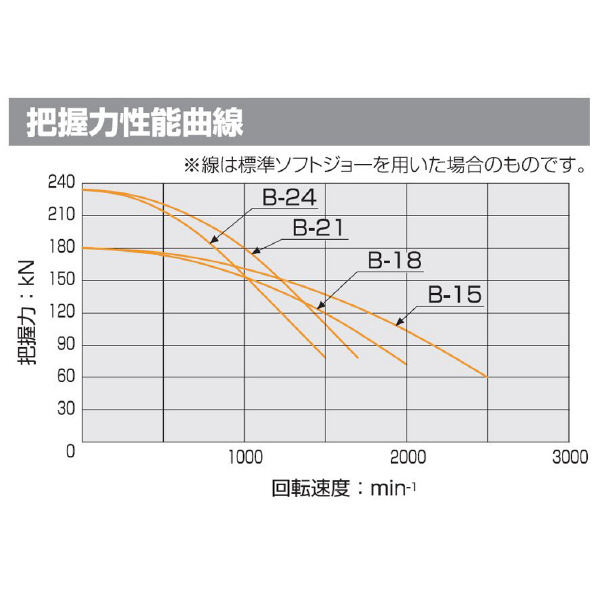

- 最大静的把握力(kN)：180
- 最高回転速度(min-1)：2500
- 慣性モーメント(kg・m2)：2.273
- 適合シリンダ：F2511H
- 適合ジョー：SJ15C1(ソフトジョー)・HB15A1(ハードジョー)
- 質量(kg)：120(標準ソフトジョー付)
- 貫通穴径(mm)：117.5
- 許容最大油圧力(MPa)(kgf/cm2)：2.3(23.5)
- 最大静的把握力(kgf)：18355
- 許容最大入力(kgf)：7240

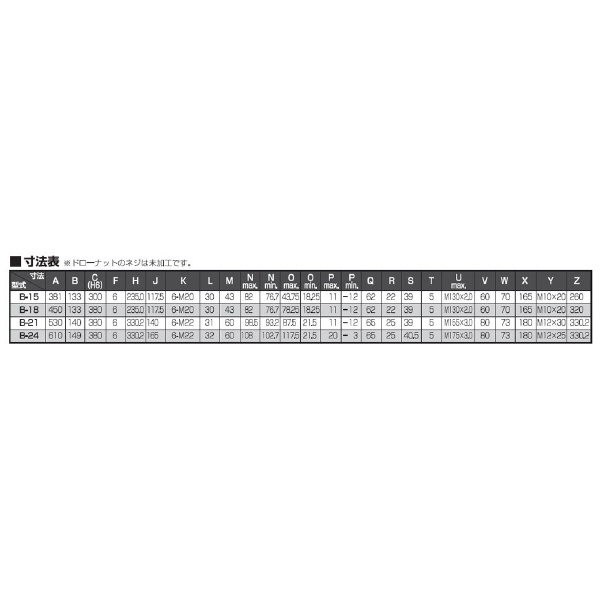

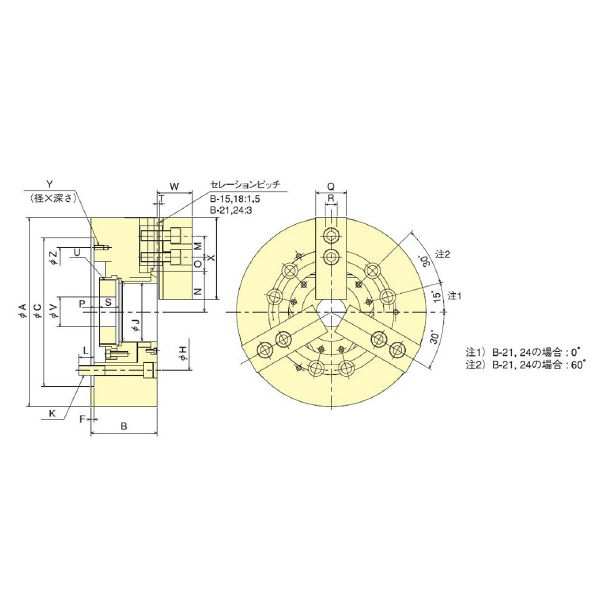

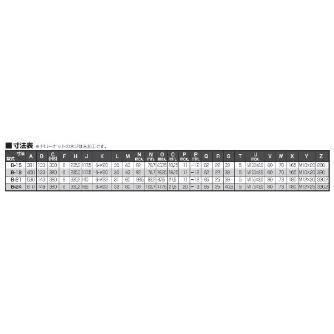

- 寸法A(mm)：381
- 寸法B(mm)：133
- 寸法C(mm)：300(H6)
- 寸法F(mm)：6
- 寸法H(mm)：235
- 寸法J(mm)：117.5
- 寸法K(mm)：6-M20
- 寸法L(mm)：30
- 寸法M(mm)：43
- 寸法N(mm)：82(max.)/76.7(min.)
- 寸法O(mm)：43.75(max.)/18.25(min.)
- 寸法P(mm)：11(max.)/-12(min.)
- 寸法Q(mm)：62
- 寸法R(mm)：22
- 寸法S(mm)：39
- 寸法T(mm)：5
- 寸法U(mm)：M130×2(max.)
- 寸法V(mm)：60
- 寸法W(mm)：70
- 寸法X(mm)：165
- 寸法Y(mm)：M10×20
- 寸法Z(mm)：260
|
