カネテック（株） 真空チャック KVR 真空チャック KVR-H1018
カネテック（株） 真空チャック KVR 真空チャック KVR-H1018
カネテック（株）

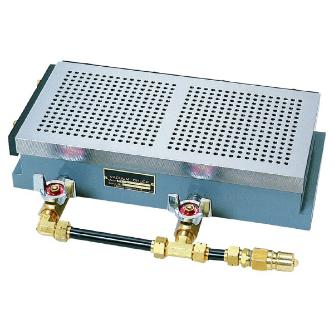

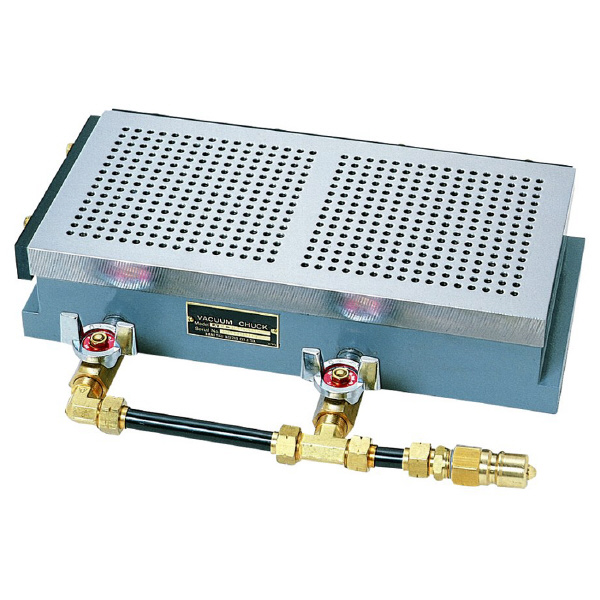

真空チャック　ＫＶＲ－Ｈ１０１８

商品アイコンについて
  • 型番：KVR-H1018
  • 発注コード：KPC22
  • メーカー商品コード：0940962000
  • JANコード：4544554409620
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \207,000
　
注文単位 1台

  • ※10/26 23:20 時点の情報です

用途 ●大気圧を応用した圧着保持装置です。●非鉄金属をはじめ非磁性材のワークを圧着し、工作機械による加工作業に応用できます。プラスチックの研削及び切削作業、アルミ、黄銅、ステンレス、セラミック、ガラス等の研削作業が適します。
商品説明
  • チャック作業面が鉄製のため平行度出しのためのセルフグラインディングが可能です。
  • チャック作業面が鉄製のためワークストッパ等にマグネット器具を併用できます。
  • ワークや作業手順に合せた、吸入孔レイアウトの特殊なアダプタを取り付けることも可能です。
  • マグネットチャックに載せて使用できます。
  • チャック内部に発熱源や可動部が無く、高精度加工ができます。
  • 圧着面の模様は、Φ4の穴が8mmピッチにあいています。
  • 別途真空源装置要。
商品スペック
  • 商品タイプ：小孔式
  • 呼び寸法(mm)：100×175
  • 高さ(mm)：70
  • 質量(kg)：9
  • 適用真空源装置：VPU-E10/VPU-E20/VPU-D20
  • 模様間隔(mm)：P=8
  • チャック作業面B1(mm)：100
  • チャック作業面Be(mm)：72
  • チャック作業面L1(mm)：175
  • チャック作業面Le(mm)：125
  • チャック作業面t(mm)：20
  • チャック取付部B2(mm)：96
  • チャック取付部h(mm)：20
  • チャック取付部L2(mm)：195
注意事項

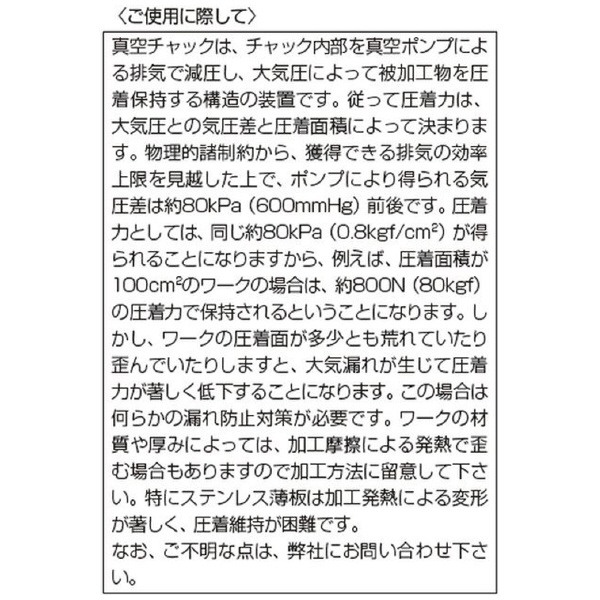

  • 真空チャックは、チャック内部を真空ポンプによる排気で減圧し、大気圧によってワークを圧着保持する構造の装置です。
  • 従って圧着力は、大気圧との気圧差と圧着面積によって決まります。
  • 物理的諸制約から、獲得できる排気の効率上限を見越した上で、ポンプにより得られる気圧差は約80kPa(600mmHg)前後です。
  • 圧着力としては、同じ約80kPa(0.8kgf/cm2)が得られることになりますから、例えば、圧着面積が100cm2のワークの場合は、約800N(80kgf)の圧着力で保持されるということになります。しかし、ワークの圧着面が多少とも荒れていたり歪んでいたりしますと、大気漏れが生じて圧着力が著しく低下することになります。
  • この場合は何らかの漏れ防止対策が必要です。ワークの材質や厚みによっては、加工摩擦による発熱で歪む場合もありますので加工方法に留意して下さい。
  • 特にステンレス薄板は加工発熱による変形が著しく、圧着維持が困難です。
内容品・付属品 ●クランプ金具
原産国 ―
特記事項 ―
