日東工器（株） マイクロカプラ PHL マイクロカプラ MC-04PHL SUS NBR
日東工器（株）

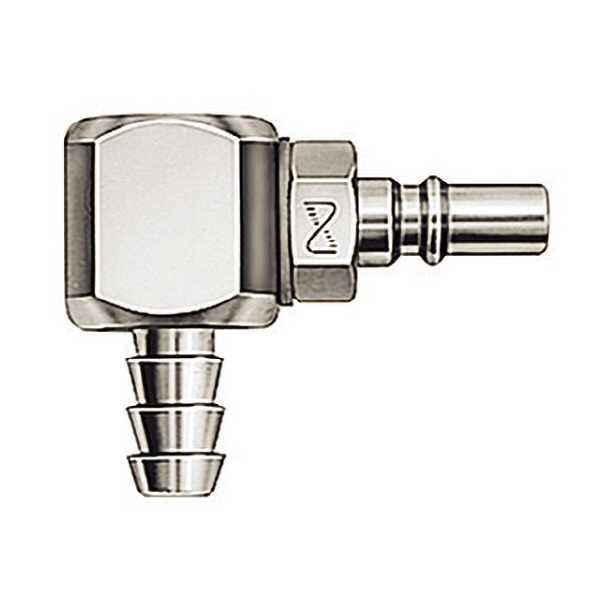

マイクロカプラ　ＭＣ－０４ＰＨＬ　ＳＵＳ　ＮＢＲ

商品アイコンについて
  • 型番：MC-04PHL SUS NBR
  • 発注コード：KGP50
  • メーカー商品コード：28376
  • JANコード：4992338283766
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \2,330
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ●空圧制御機器配管用。●チューブ取付用。
商品説明
  • 低圧用。
  • プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
  • 限られたスペースでの配管作業に適した省スペース設計。
  • 耐食性の高いステンレス製の「マイクロカプラ」。
  • 幅広い空圧用途に対応できるよう、取付形状を標準化。
  • 互換性:ソケットとプラグは取付形状にかかわらず接続できます。
商品スペック
  • 商品タイプ：プラグ
  • バルブ構造：片路開閉型
  • 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
  • 使用温度範囲(℃)：-20～+80
  • 本体材質：ステンレス鋼
  • 適用流体：空気、水
  • シール材質：ニトリルゴム
  • サイズ(mm)：内径Φ4(相手側)
  • 取付形状：ホースニップル
  • 質量(g)：9
  • 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
  • A(mm)：8
  • B(mm)：18.3
  • C(mm)：9.2
  • E(mm)：18
  • L(mm)：23.3
  • ΦBp(mm)：2.5
  • ΦT(mm)：4.8
  • 備考：標準材質
  • 表示記号：NBR
注意事項
  • ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
  • ソフトポリウレタン、ソフトナイロンなどの極軟質チューブを接続する際は、接続する側のチューブ内径にチューブメーカー指定のインサートリングを必ず使用してください。
  • チューブ取付用の場合は、ホースバンドをご使用ください。
  • 使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。
内容品・付属品 ―
原産国 ―
特記事項 ―
