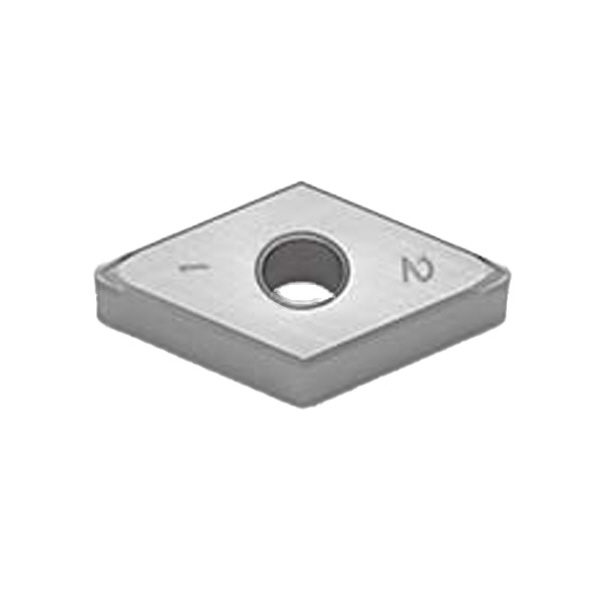

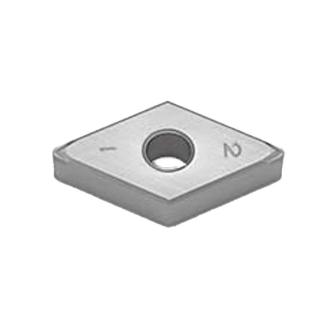

住友電気工業（株） スミボロン スローアウェイチップ 4NC-DNGG-SV スミボロン　スローアウェイチップ 4NC-DNGG150412N-SV BNC200
住友電気工業（株）

スミボロン　スローアウェイチップ　４ＮＣ－ＤＮＧＧ１５０４１２Ｎ－ＳＶ　ＢＮＣ２００

商品アイコンについて
  • 型番：4NC-DNGG150412N-SV BNC200
  • 発注コード：JOE21
  • メーカー商品コード：16DTCKF
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \14,500
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ●浸炭焼入層除去加工に最適です。
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 耐熱性に優れる強靭CBN母材と特殊セラミックスコーティングの組み合わせにより、従来のCBN工具を超える長寿命と加工精度の向上を実現。
  • コーテッドスミボロンに刃先仕様を拡充し、高精度加工・バリ抑制に性能を発揮します。
商品スペック
  • 材種：BNC200
  • インサート形状［記号］：菱形［D］
  • 逃げ角［記号］(°)：0［N］
  • 等級記号：G
  • 切刃長［記号］(mm)：2.0［15］
  • インサート厚さ［記号］(mm)：4.76［04］
  • コーナー半径［記号］(mm)：1.2［12］
  • 勝手［記号］：なし［N］
  • ブレーカ：SV
  • 商品タイプ：ネガティブタイプ/ワンユースタイプ/ブレイクマスター
  • みぞ穴記号：G
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NC
  • 穴の形状：円筒状
  • 穴の有無：あり
  • 穴径(mm)：5.16
  • 厚さ許容差(mm)：±0.13
  • 仕様：コーテッド
  • 刃先仕様記号：S01235
  • 刃先処理：チップブレーカ付タイプ
  • 刃先処理記号：N-SV
  • 切れ刃タイプ：マルチコーナータイプ
  • 切れ刃数：4
  • 切れ刃数記号：4
  • 頂角(°)：55
  • 内接円(mm)：12.7
  • 内接円許容差(mm)：±0.025
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
