(株)ナベヤ

Q-ロック内蔵イケール用取付プレート TBQ500T-PL

  • 型番:TBQ500T-PL
  • 発注コード:IXC03
  • メーカー商品コード:968872
  • JANコード:4904115688725
商品一覧へ
(サイズ・色違いなど)

仕切価格
標準価格 \220,000

注文単位 1個
  • ※10/30 23:30 時点の情報です


用途
商品説明

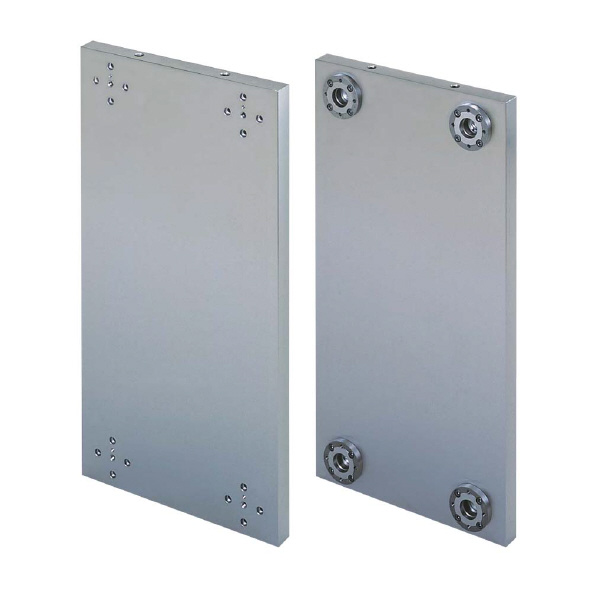

  • Q-ロック内蔵4面イケール専用の取付プレートです。
  • 基準穴は、焼入ブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
  • ユーザー様でワークにあった穴・溝加工を施し、イケールの取付プレートとしてお使いください。

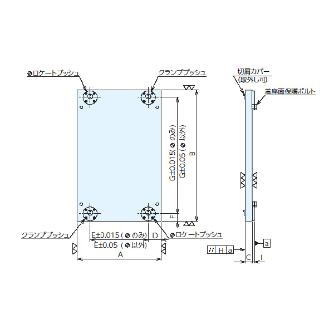

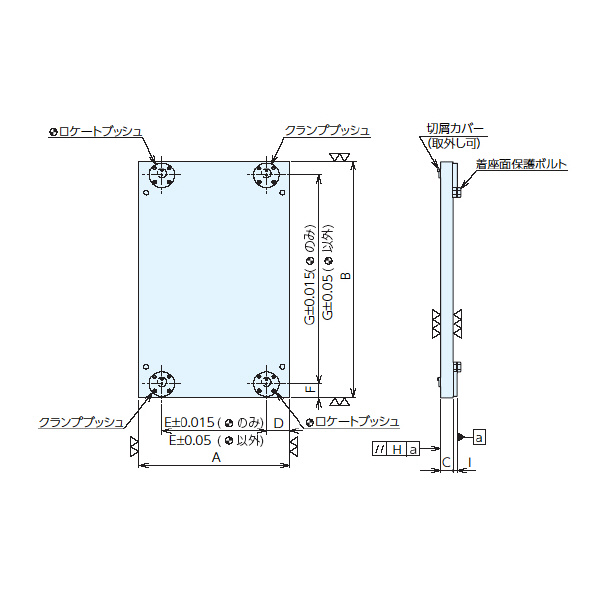

商品スペック
  • 全巾(mm):300
  • 高さ(mm):580
  • 厚み(mm):30
  • D:50
  • E:200
  • F:40
  • G:500
  • H:0.02
  • I:10
  • ロケート ブッシュ:QLT26RB
  • クランプ ブッシュ:QLT26CB
  • 質量(kg):40
  • 材質(プレート):S55C
  • 材質(Q-ロックエレメント):SCM440
  • 熱処理(Q-ロックエレメント):焼入HRC55
  • 表面処理(Q-ロックエレメント):無電解メッキ
注意事項
内容品・付属品 ●アイボルト
原産国
特記事項
