（株）ナベヤ

Ｑ－ロック内蔵４面イケール　ＴＢＱ５００Ｔ

商品アイコンについて

型番：TBQ500T
発注コード：IXA89
メーカー商品コード：968868
JANコード：4904115688688

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\1,170,000


注文単位	1個

※10/30 23:30 時点の情報です

用途	―

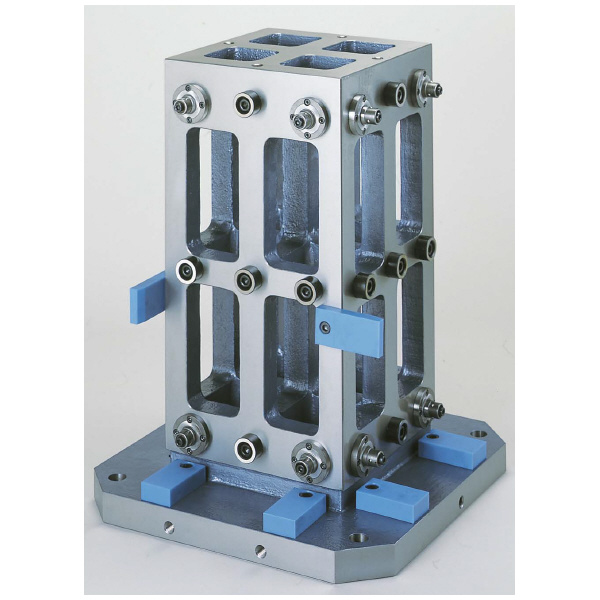

商品説明	プレート取付タイプの4面イケールです。適合ブッシュとの組合せにより、プレートの位置決め、ロックがワンタッチでできます。 E-659P Q-ロック内蔵イケール用取付プレートを使用した場合の繰返し位置決め精度は、3μmの高精度です。

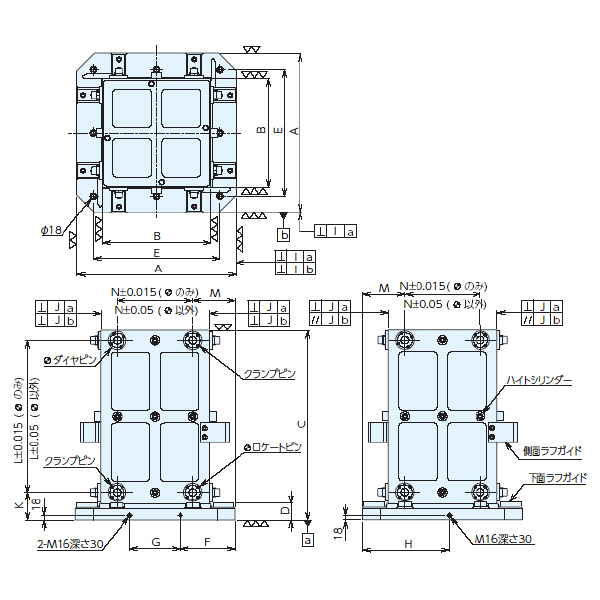

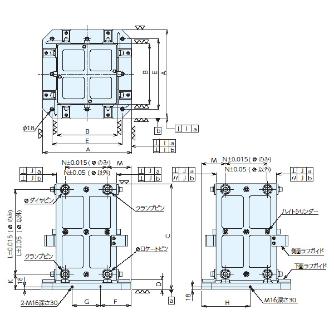

商品スペック	A：500 B：300 C：650 D：69 E：400 取付穴径：φ18 取付穴数：4 F：175 G：150 H：275 I：0.01/500 J：0.02/500 K：110 L：500 M：150 N：200 ロケートピンNo.：QLT26RP ダイヤピンNo.：QLT26DP クランプピンNo.：QLT26CP 質量(kg)：210 材質(本体)：FC250 材質(Q-ロックエレメント)：SCM440 材質(ハイトシリンダー)：SCM420 材質：MCナイロン(ラフガイド/下面ラフガイド) 熱処理：焼鈍(本体)・焼入HRC55(Q-ロックエレメント)・HRC55(ハイトシリンダー) 表面処理：塗装(黒皮部)(本体)・無電解メッキ(Q-ロックエレメント)・黒染め(ハイトシリンダー)
注意事項	―
内容品・付属品	●アイボルト●天蓋
原産国	―
特記事項	―
