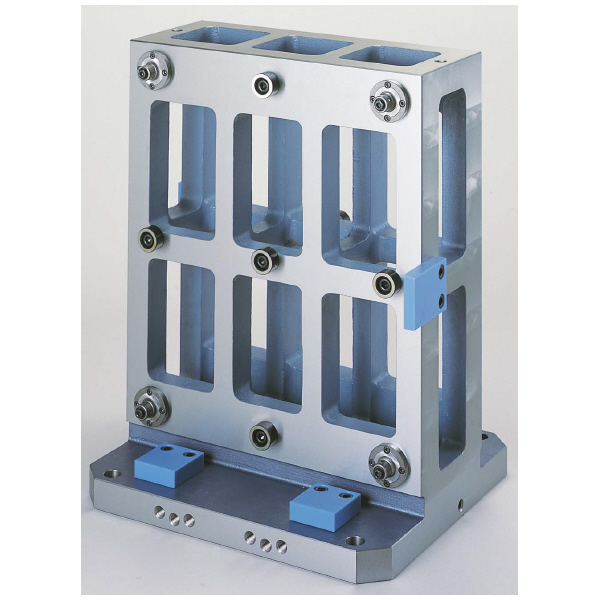

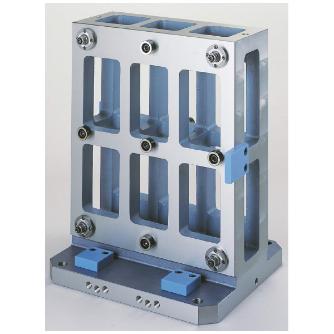

Ｑ－ロック内蔵２面イケール　ＴＢＱ５００ＴＳ

商品アイコンについて

型番：TBQ500TS
発注コード：IXA83
メーカー商品コード：968870
JANコード：4904115688701

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\945,000


注文単位	1個

※10/30 23:30 時点の情報です

用途	―
商品説明	プレート取付タイプの2面イケールです。適合ブッシュとの組合せにより、プレートの位置決め、ロックがワンタッチでできます。 E-9659P Q-ロック内蔵イケール用取付プレートを使用した場合の繰返し位置決め精度は3μmです。

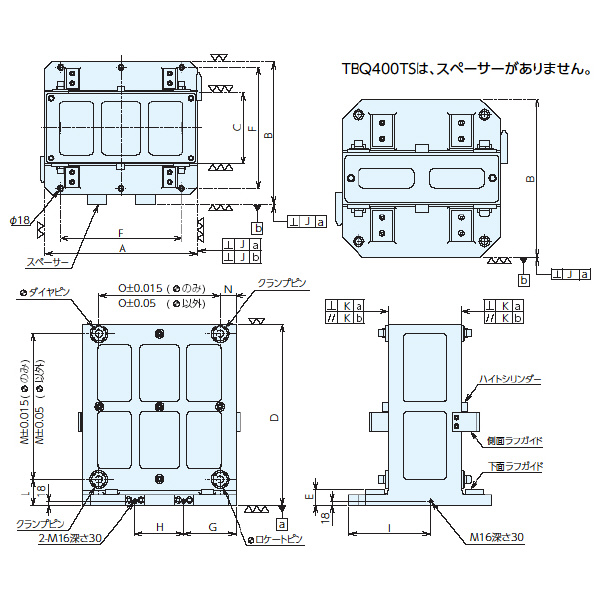

商品スペック	A：500 B：475 C：200 高さ(mm)：650 E：69 F：400 取付穴径：φ18 取付穴数：4 G：175 H：150 I：275 J：0.01/500 K：0.02/500 L：110 M：500 N：50 O：400 質量(kg)：195 ロケートピンNo.：QLT26RP ダイヤピンNo.：QLT26DP クランプピンNo.：QLT26CP 材質(本体)：FC250 材質(Q-ロックエレメント)：SCM440 材質(ハイトシリンダー)：SCM420 材質(ラフガイド/下面ラフガイド)：MCナイロン材質(スペーサー)：S45C 熱処理：焼鈍(本体)・焼入HRC55(ピン)・HRC60(ハイトシリンダー) 表面処理：塗装(黒皮部)(本体)・黒染め(ハイトシリンダー)・非電解メッキ(Q-ロックエレメント)
注意事項	―
内容品・付属品	―
原産国	―
特記事項	―
