（株）ナベヤ Qーロックエレメント ブッシュ 油圧式 QL Ｑ－ロックエレメント　ブッシュ　油圧式 QL10CB
（株）ナベヤ Qーロックエレメント ブッシュ 油圧式 QL Ｑ－ロックエレメント　ブッシュ　油圧式 QL10CB
（株）ナベヤ

Ｑ－ロックエレメント　ブッシュ　油圧式　ＱＬ１０ＣＢ 廃番

商品アイコンについて
  • 型番：QL10CB
  • 発注コード：IXA24
  • メーカー商品コード：968865
  • JANコード：4904115688657
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥17,600
　
注文単位 1個

  • ※3/12 23:30 時点の情報です

用途 ―
商品説明
  • Ｑ-ロックエレメントは、ワンタッチで位置決めとクランプができるエレメントです。
  • テーパー面とフランジ面の2面拘束式で高精度・高剛性なエレメントです。繰り返し位置決め精度は3μｍ以内です。
  • 駆動方式は油圧式・バネ式・ネジ式の3タイプがあり用途により選べます。

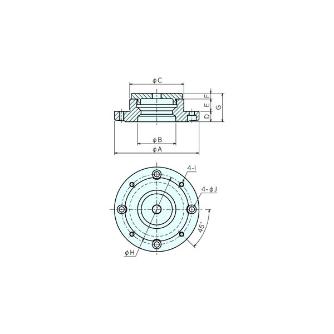

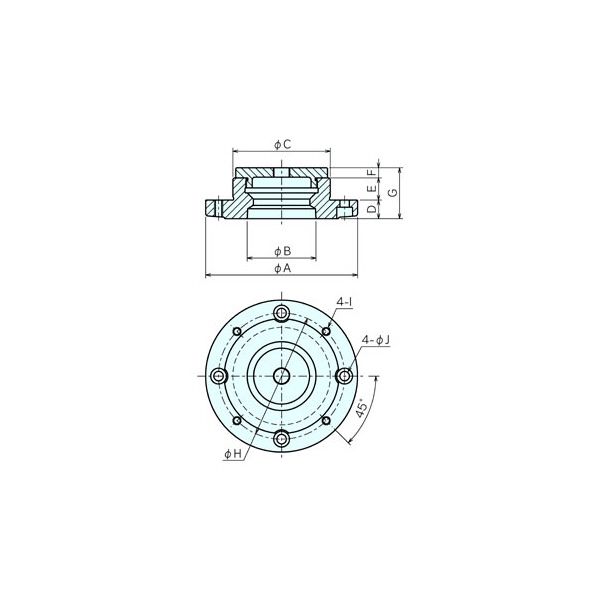

商品スペック
  • A：106
  • B：47.8
  • Ch5：68
  • D±0.003：13
  • E：15.5
  • F：7
  • G：35.5
  • H：88
  • I：M6
  • J：6.6
  • 質量kg：1.2
  • タイプ：クランプ ピン
  • 加工寸法 A：67
  • 加工寸法B H7：68
  • 加工寸法C：17.5
  • 加工寸法D：6
  • 加工寸法E：88
  • 加工寸法F：6.6
  • 加工寸法G：M6
  • 加工寸法H：15
  • 熱処理：焼入HRC55
注意事項

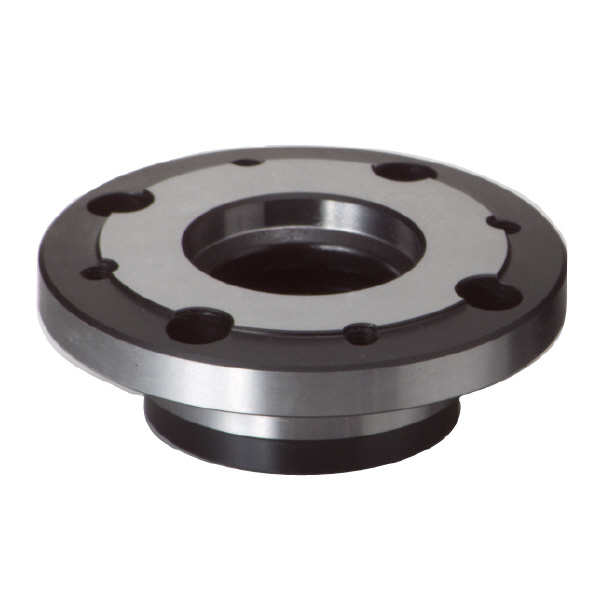

  • ＜特記事項＞＞【画像注意事項】画像はＱ－ロックエレメント　ブッシュ　油圧式シリーズ画像を使用しています。
内容品・付属品 ―
原産国 ―
特記事項 ―
