| 用途 |
●軟鋼・低炭素鋼・炭素鋼・合金鋼・鋳鉄・ダクタイル鋳鉄・アルミニウム合金・調質鋼(~35HRC):穴あけ加工 |
| 商品説明 |

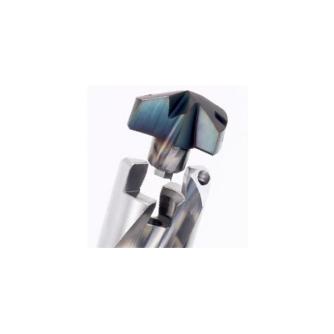

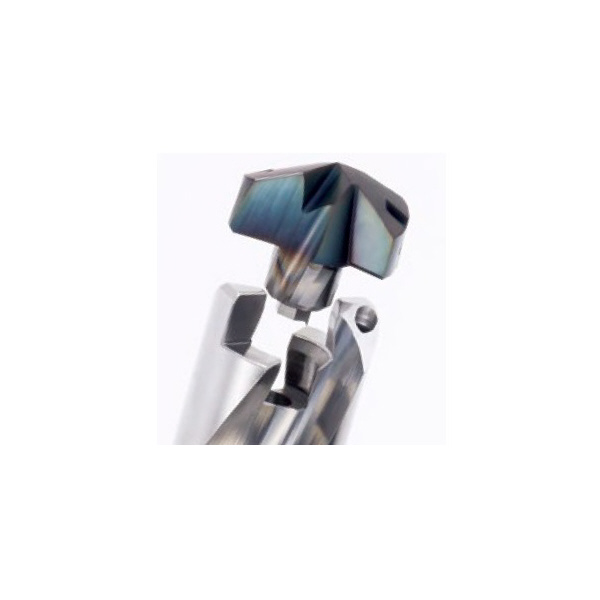

- 独自の締結方法により、ねじを使用せずに強固な締結を実現
- ねじの強度などの不安定要素をなくし、容易な取付け取り外しが可能
- 大径加工に最適な設計刃形。背抜き加工により、加工中の切りくずのかみこみを防止
- 研磨による溝仕上げ加工により、スムーズな切りくず排出
- 内部給油により高能率加工が可能
- 被削材別に最適なヘッドを選択。ヘッドの交換で1つのボディで複数の加工径に対応可能。
|

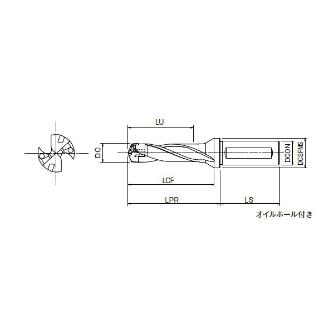

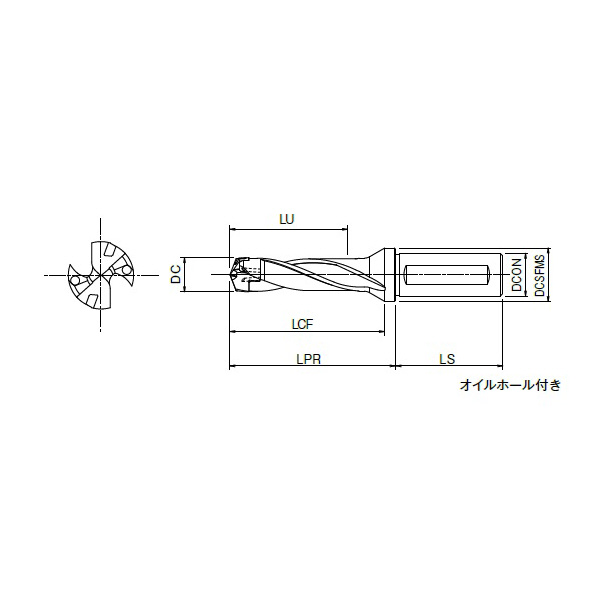

| 商品スペック |
- G-LIST No.：FL1077
- 呼び：PXDZ200-5D-186.5-25
- 製品記号：PXDZ
- タイプ：5Dタイプ
- シャンク径(mm)：25
- シャンク長(mm)：56
- フランジ径(mm)：32
- 最小加工径(mm)：20
- 最大加工径(mm)：20.99
- 加工深さ：102.5
- 溝長(mm)：130.1
- 刃径(mm)：20
- 突出長(mm)：136.6
- 有効長(mm)：102.5
- 全長(mm)：186.5
- 重量(g)：433
- 適用ヘッド：(8)
- 適用脱着ドライバ：PXDP1900-2299
- 給油形態：内部/油穴付き
|
| 注意事項 |
- PXDZの呼びにボディ全長(ヘッド未装着時の長さ)を記載しております。
- 水溶性切削油剤は、希釈倍率20倍以下の良質なものをご使用下さい。
- オイルホールの詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。
- PXDはクランプねじを使用しないため、締結部が緩みにくい加工環境を設定する必要があります。特に穴あけ貫通時には注意が必要となります。
|
