オーエスジー（株） PHOENIX ヘッド交換式ドリルPXD用ホルダ PXDZ 5D ヘッド交換式ドリル／ＰＨＯＥＮＩＸ PXDZ145-5D-144.5-16
オーエスジー（株） PHOENIX ヘッド交換式ドリルPXD用ホルダ PXDZ 5D ヘッド交換式ドリル／ＰＨＯＥＮＩＸ PXDZ145-5D-144.5-16
オーエスジー（株） PHOENIX ヘッド交換式ドリルPXD用ホルダ PXDZ 5D ヘッド交換式ドリル／ＰＨＯＥＮＩＸ PXDZ145-5D-144.5-16

商品動画

オーエスジー（株）

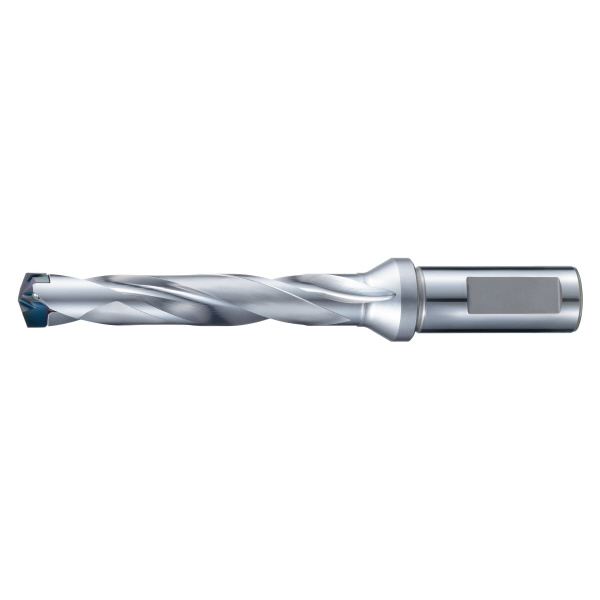

ヘッド交換式ドリル／ＰＨＯＥＮＩＸ　ＰＸＤＺ１４５－５Ｄ－１４４．５－１６

  • RoHS
商品アイコンについて
  • 型番：PXDZ145-5D-144.5-16
  • 発注コード：IWD82
  • メーカー商品コード：7831066
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \49,300
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

※12/1に下記価格に改定予定です

仕切価格 ―
標準価格 \52,700
用途 ●軟鋼・低炭素鋼・炭素鋼・合金鋼・鋳鉄・ダクタイル鋳鉄・アルミニウム合金・調質鋼(~35HRC):穴あけ加工
商品説明

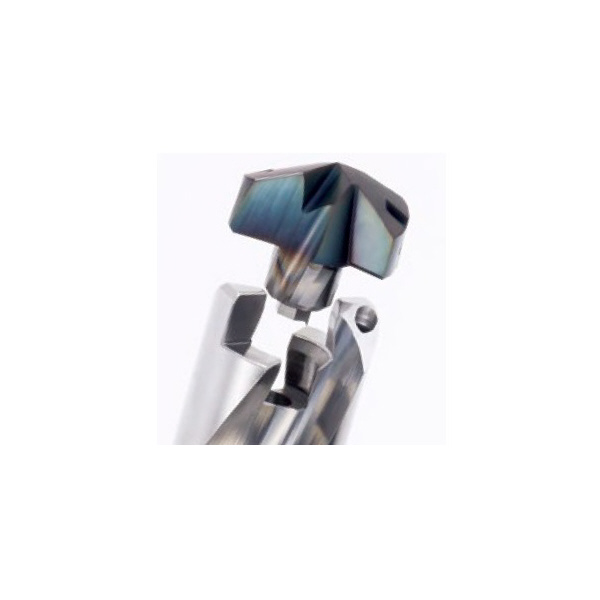

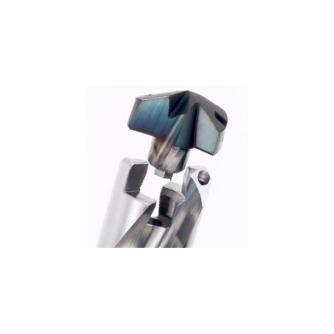

  • 独自の締結方法により、ねじを使用せずに強固な締結を実現
  • ねじの強度などの不安定要素をなくし、容易な取付け取り外しが可能
  • 大径加工に最適な設計刃形。背抜き加工により、加工中の切りくずのかみこみを防止
  • 研磨による溝仕上げ加工により、スムーズな切りくず排出
  • 内部給油により高能率加工が可能
  • 被削材別に最適なヘッドを選択。ヘッドの交換で1つのボディで複数の加工径に対応可能。

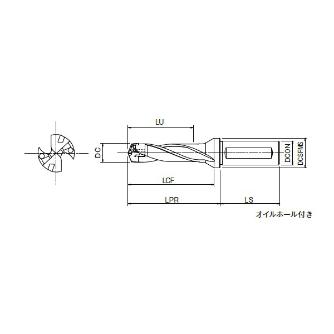

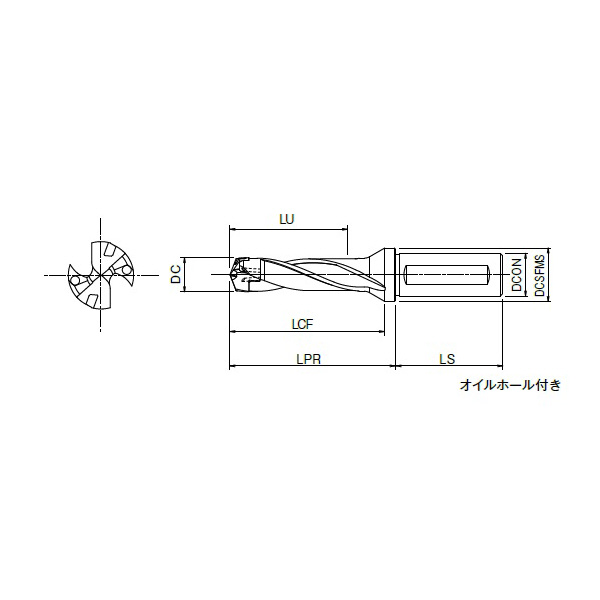

商品スペック
  • G-LIST No.：FL1077
  • 呼び：PXDZ145-5D-144.5-16
  • 製品記号：PXDZ
  • タイプ：5Dタイプ
  • シャンク径(mm)：16
  • シャンク長(mm)：48
  • フランジ径(mm)：20
  • 最小加工径(mm)：14.5
  • 最大加工径(mm)：14.99
  • 加工深さ：73.7
  • 溝長(mm)：96
  • 刃径(mm)：14.5
  • 突出長(mm)：101
  • 有効長(mm)：73.7
  • 全長(mm)：144.5
  • 重量(g)：162
  • 適用ヘッド：(2)
  • 適用脱着ドライバ：PXDP1400-1899
  • 給油形態：内部/油穴付き
注意事項
  • PXDZの呼びにボディ全長(ヘッド未装着時の長さ)を記載しております。
  • 水溶性切削油剤は、希釈倍率20倍以下の良質なものをご使用下さい。
  • オイルホールの詰まりは折損トラブルの原因になります。給油装置のフィルタは必ず装着して下さい。
  • PXDはクランプねじを使用しないため、締結部が緩みにくい加工環境を設定する必要があります。特に穴あけ貫通時には注意が必要となります。
内容品・付属品 ―
原産国 ―
特記事項 ―
