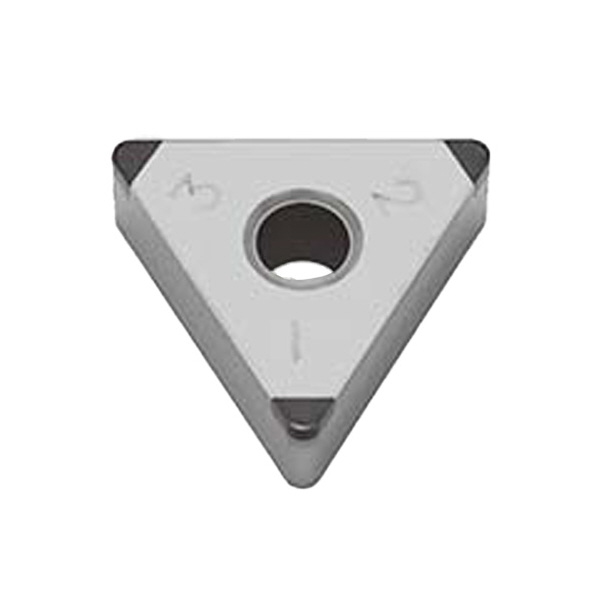

住友電気工業（株） スミボロン スローアウェイチップ 3NU-TNGA-LF スミボロン　スローアウェイチップ 3NU-TNGA160404LF BN7000
住友電気工業（株）

スミボロン　スローアウェイチップ　３ＮＵ－ＴＮＧＡ１６０４０４ＬＦ　ＢＮ７０００

商品アイコンについて
  • 型番：3NU-TNGA160404LF BN7000
  • 発注コード：ISL78
  • メーカー商品コード：16JYDQY
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \8,690
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ―
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 中粒のCBNを高密度に焼結し、最高の含有率を実現。
  • さらにCBN粒子間の結合力を高めることで、優れた耐欠損性を発揮。
  • 鋳鉄・焼結合金・難削材の高速仕上げ加工で安定した長寿命を実現します。
商品スペック
  • 材種：BN7000
  • インサート形状［記号］：正三角形［T］
  • 逃げ角［記号］(°)：0［N］
  • 等級記号：G
  • 切刃長［記号］(mm)：2.3［16］
  • インサート厚さ［記号］(mm)：4.76［04］
  • コーナー半径［記号］(mm)：0.4［04］
  • ブレーカ：なし
  • 商品タイプ：ネガティブタイプ/ワンユースタイプ
  • みぞ穴記号：A
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NU
  • 穴の形状：円筒状
  • 穴の有無：あり
  • 穴径(mm)：3.81
  • 厚さ許容差(mm)：±0.13
  • 仕様：ノンコート
  • 刃先仕様記号：シャープエッジ
  • 刃先処理：低抵抗タイプ
  • 刃先処理記号：LF
  • 切れ刃タイプ：マルチコーナータイプ
  • 切れ刃数：3
  • 切れ刃数記号：3
  • 頂角(°)：60
  • 内接円(mm)：9.525
  • 内接円許容差(mm)：±0.025
注意事項
  • ワンユースインサートは切込み0.5mm以下でご使用ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
