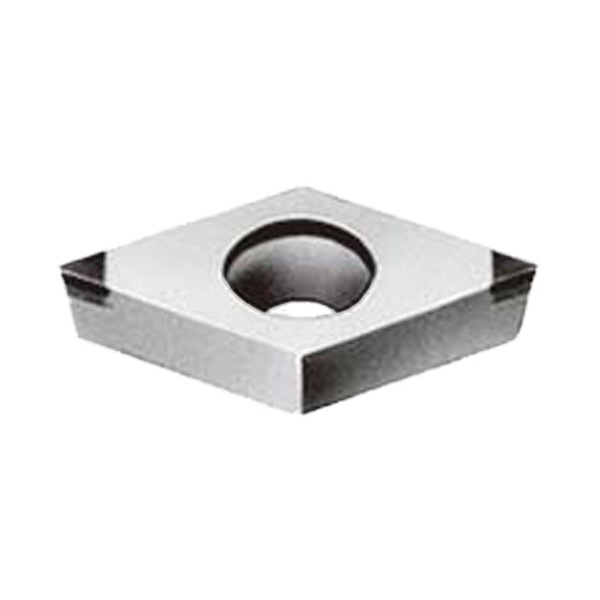

住友電気工業（株） スミボロン スローアウェイチップ 2NU-DCGW-LF スミボロン　スローアウェイチップ 2NU-DCGW11T308LF BN7500
住友電気工業（株）

スミボロン　スローアウェイチップ　２ＮＵ－ＤＣＧＷ１１Ｔ３０８ＬＦ　ＢＮ７５００

商品アイコンについて
  • 型番：2NU-DCGW11T308LF BN7500
  • 発注コード：ISL11
  • メーカー商品コード：16RKDGS
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \7,480
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 微粒のCBN粒子を高密度に焼結。刃立ち性と耐摩耗性に優れ焼結合金の仕上げ加工において高品位な加工面を実現します。
  • 5種の刃先処理により焼結部品の多様な形状・材種に対応。
商品スペック
  • 材種：BN7500
  • インサート形状［記号］：菱形［D］
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：G
  • 切刃長［記号］(mm)：2.1［11］
  • インサート厚さ［記号］(mm)：3.97［T3］
  • コーナー半径［記号］(mm)：0.8［08］
  • ブレーカ：なし
  • 商品タイプ：ポジティブタイプ/ワンユースタイプ
  • みぞ穴記号：W
  • コーナー高さ許容差(mm)：±0.025
  • タイプ記号：NU
  • 穴の形状：円筒穴+片面取(40°～60°)
  • 穴の有無：あり
  • 穴径(mm)：4.4
  • 厚さ許容差(mm)：±0.13
  • 仕様：ノンコート
  • 刃先仕様記号：シャープエッジ
  • 刃先処理：低抵抗タイプ
  • 刃先処理記号：LF
  • 切れ刃タイプ：マルチコーナータイプ
  • 切れ刃数：2
  • 切れ刃数記号：2
  • 頂角(°)：55
  • 内接円(mm)：9.525
  • 内接円許容差(mm)：±0.025
注意事項
  • ワンユースインサートは切込み0.5mm以下でご使用ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
