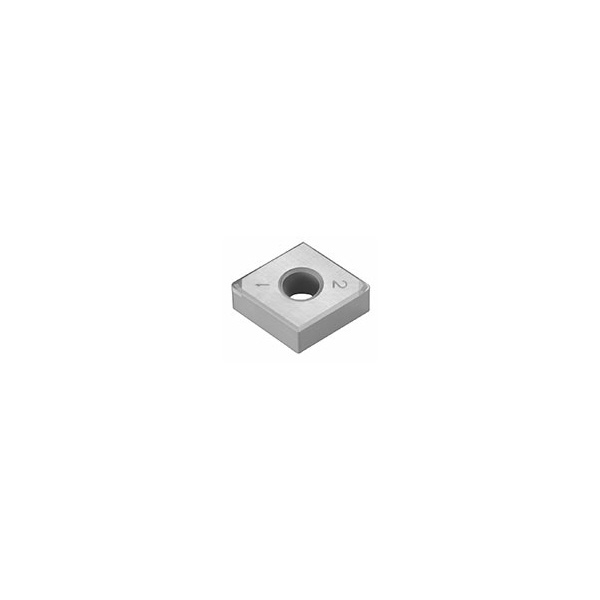

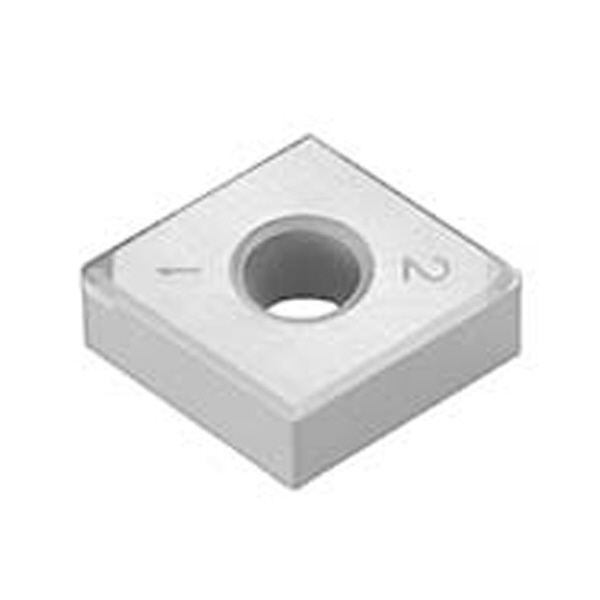

住友電気工業（株） スミボロン スローアウェイチップ 4NC-CNGG-FV スミボロン　スローアウェイチップ 4NC-CNGG120408N-FV BNC200
住友電気工業（株）

スミボロン　スローアウェイチップ　４ＮＣ－ＣＮＧＧ１２０４０８Ｎ－ＦＶ　ＢＮＣ２００

商品アイコンについて
  • 型番：4NC-CNGG120408N-FV BNC200
  • 発注コード：ISG24
  • メーカー商品コード：16DTDXU
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \14,500
　
注文単位 1個

  • ※12/13 23:20 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \15,200
用途 ●焼入鋼仕上げ加工に最適
商品説明
  • 1つのインサートに複数のスミボロンをろう付け。
  • マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
  • 耐熱性に優れる強靭CBN母材と特殊セラミックスコーティングの組み合わせにより、従来のCBN工具を超える長寿命と加工精度の向上を実現。
  • コーテッドスミボロンに刃先仕様を拡充し、高精度加工・バリ抑制に性能を発揮します。
商品スペック
  • 仕様：ワンユースタイプ/ブレイクマスター
  • ネガポジ：ネガティブ
  • タイプ：コーテッド
  • タイプ記号：NC
  • 切れ刃数：4
  • 切れ刃タイプ：マルチコーナータイプ
  • インサート形状［記号］：菱形［C］
  • 頂角(°)：80
  • インサート厚さ［記号］(mm)：4.76［04］
  • 厚さ許容差(mm)：±0.13
  • 逃げ角［記号］(°)：0［N］
  • 等級記号：G
  • 溝穴記号：G
  • コーナー半径［記号］(mm)：0.8［08］
  • コーナー高さ許容差(mm)：±0.025
  • コーナー数：4
  • 切刃長［記号］(mm)：2.4［12］
  • 勝手［記号］：なし［N］
  • 内接円IC(mm)：12.7
  • 内接円許容差(mm)：±0.025
  • 穴の有無：あり
  • 穴の形状：円筒状
  • ブレーカ：FV
  • 穴径(mm)：5.16
  • 刃先仕様記号：-
  • 刃先処理：仕上げ用チップブレーカ
  • ホーニング：あり
  • 刃先処理記号：N-FV
  • 材種：BNC200
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
