住友電気工業（株） WDX型用偏心スリーブ WAS ＷＤＸ型用偏心スリーブ WAS4050-85
住友電気工業（株） WDX型用偏心スリーブ WAS ＷＤＸ型用偏心スリーブ WAS4050-85
住友電気工業（株）

ＷＤＸ型用偏心スリーブ　ＷＡＳ４０５０－８５

商品アイコンについて
  • 型番：WAS4050-85
  • 発注コード：ISD08
  • メーカー商品コード：2F00077
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \30,200
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • SumiDrill WDX型用偏心スリーブです。

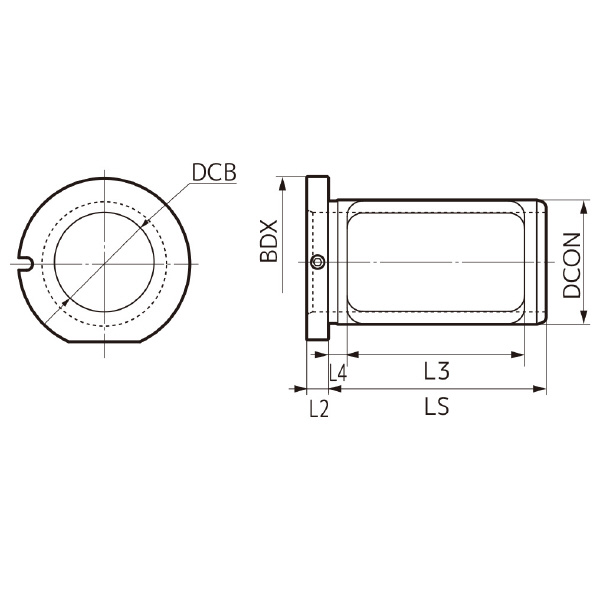

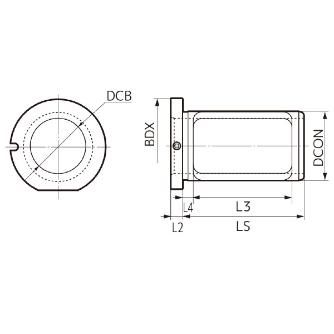

商品スペック
  • シャンク径DCB(mm)：40
  • シャンク径DCON(mm)：50
  • 径BDX(mm)：60
  • シャンクLS(mm)：70
  • 長さL2(mm)：7
  • 長さL3(mm)：54
  • 長さL4(mm)：6
  • 加工径調整範囲(mm)：+0.5～-0.5
  • Fig：1
  • 部品・皿ねじ：BT0408
  • 部品・レンチ：LH020
注意事項
  • 加工径調整範囲は、直径の調整範囲を示します。

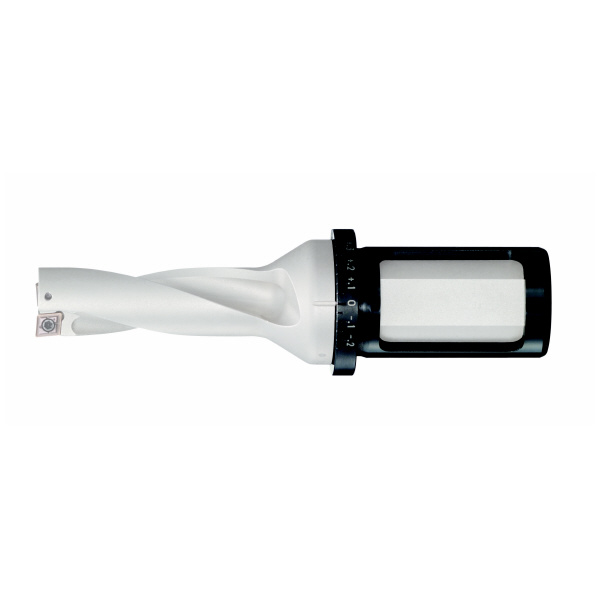

  • SumiDrill WDX型専用 偏心スリーブ「WAS型」を使用することで、加工穴径を±0.3mm程度調整することが可能です。
  • 目盛りは目安ですので、調整後は実際の加工径を測定し、調整してください。
  • コレットチャック式のホルダでは使用できません。サイドロック式のホルダを使用してください。
  • 本製品は剛性の高い加工でご使用ください。5Dなどの深穴加工や、低剛性の加工では推奨できません。
内容品・付属品 ●ねじ:BT0408●レンチ:LH020
原産国 ―
特記事項 ―
