住友電気工業（株）

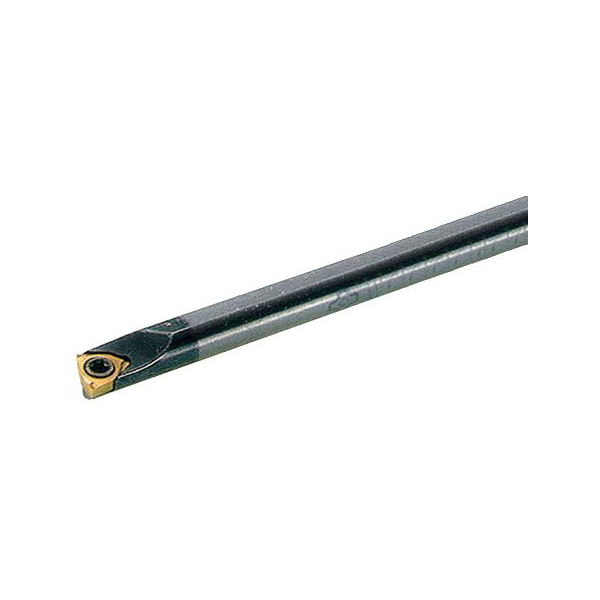

ＳＥＣ－ボーリングバイト　Ｓ０５Ｈ－ＳＷＵＢＬ０６０１－０６Ｋ

商品アイコンについて
  • 型番：S05H-SWUBL0601-06K
  • 発注コード：INN51
  • メーカー商品コード：2000437
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \15,400
　
注文単位 1個

  • ※5/02 23:30 時点の情報です

用途 ●内径仕上用(小径)。
商品説明 ―

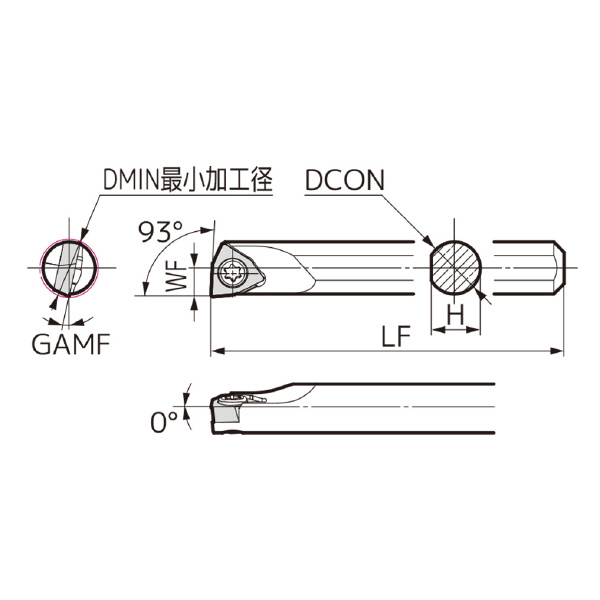

商品スペック
  • 最小加工径(mm)：5.5
  • シャンク径(mm)：5
  • シャンク長さ(mm)：100
  • インサート形状：等辺不等角六角形
  • 切込み角(°)：93
  • クランプ方式：スクリューオン式
  • 勝手［記号］：左［L］

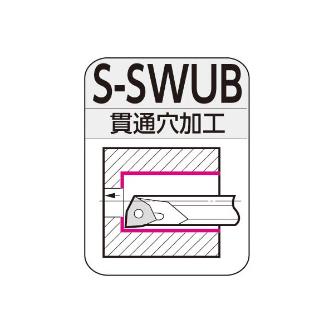

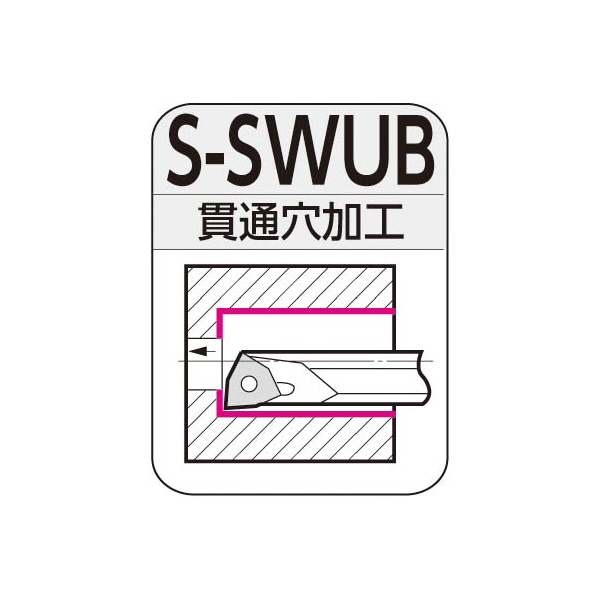

  • 加工用途：貫通穴加工
  • シャンク材質：鋼
  • インサート逃げ角(°)：5
  • 適用インサート：WB□□0601
  • 全長LF(mm)：100
  • 高さH(mm)：4.7
  • Fig：1
  • インサート形状記号：W
  • インサート厚さ(mm)：1.59
  • インサート厚さ記号：01
  • インサート切刃長(mm)：3.2
  • インサート切刃長記号：06
  • インサート頂角(°)：80
  • インサート逃げ角記号：B
  • オフセット：あり
  • クランプ方式記号：S
  • シャンク材質記号：S
  • シャンク長さ記号：H
  • すくい角GAMF(°)：-12
  • 刃先距離WF(mm)：2.75
  • 切刃形状記号：U
  • 頭部LHD(mm)：-
注意事項
  • 左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
  • 別売りのスリーブHBB516が必要です。
内容品・付属品 ●皿ねじ:BFTX0203N(0.5N・m)●レンチ(トルクス穴用):TRX06
原産国 ―
特記事項 ―
