サンドビック（株） クランピングユニット 【E】 C4-DNI クランピングユニット　【Ｅ】 C4-DNI-OK60B-I
サンドビック（株） クランピングユニット 【E】 C4-DNI クランピングユニット　【Ｅ】 C4-DNI-OK60B-I
サンドビック（株）

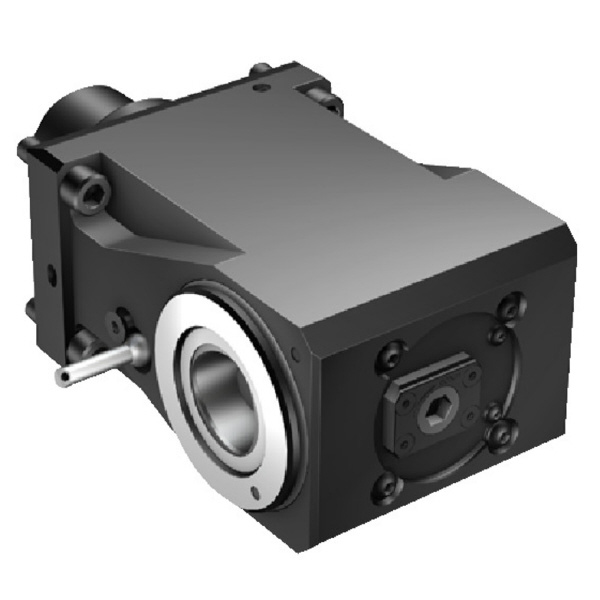

クランピングユニット　【Ｅ】　Ｃ４－ＤＮＩ－ＯＫ６０Ｂ－Ｉ

商品アイコンについて
  • 型番：C4-DNI-OK60B-I
  • 発注コード：ILQ86
  • メーカー商品コード：26251587
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \837,000
　
注文単位 1個

  • ※9/15 23:20 時点の情報です

用途 ●あらゆる回転工具に
商品説明
  • 回転工具用クランピングユニット。
  • コロマントキャプトの高い精度と剛性、クイックチェンジが適用可能

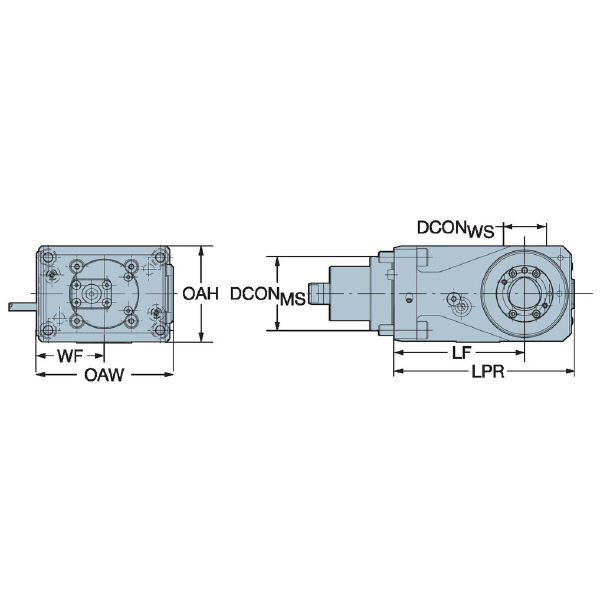

商品スペック
  • 適応インターフェース(機械側)ADINTMS：Okuma driven turret interface -size OK60B
  • 適応インターフェース(ワーク側)ADINTWS：Coromant Capto (segment clamping) -size C4
  • 本体角度(ワーク側)BAWS(°)：90
  • クーラントインレットスタイルCNSC：7: decentral over flange and axial
  • クーラントアウトレットスタイルCXSC：1: axial concentric exit
  • 接続径DCONMS(mm)：60
  • 接続径DCONWS(mm)：40
  • 有効径DFC(mm)：28
  • 勝手HAND：N
  • 機能長さ(mm)：85
  • 全高OAH(mm)：98
  • 全体幅OAW(mm)：150
  • 最大回転速度RPMX(1/min)：6000
  • 重量WT(kg)：12.3
  • アダプター：5253 006-12、5253 006-16
  • シムリング：3411 112-306
  • スクリュー：3212 010-526、3212 010-524、3213 010-358
  • ノズル：5691 036-01
  • Oリング：5641 001-107
  • 調整プレート：5336 005-01
注意事項 ―
内容品・付属品 ―
原産国 ドイツ
特記事項 ―
