住友電気工業（株） SEC－エースミル カッタ CHG ＳＥＣ－エースミル　カッタ CHG4080R
住友電気工業（株） SEC－エースミル カッタ CHG ＳＥＣ－エースミル　カッタ CHG4080R
住友電気工業（株）

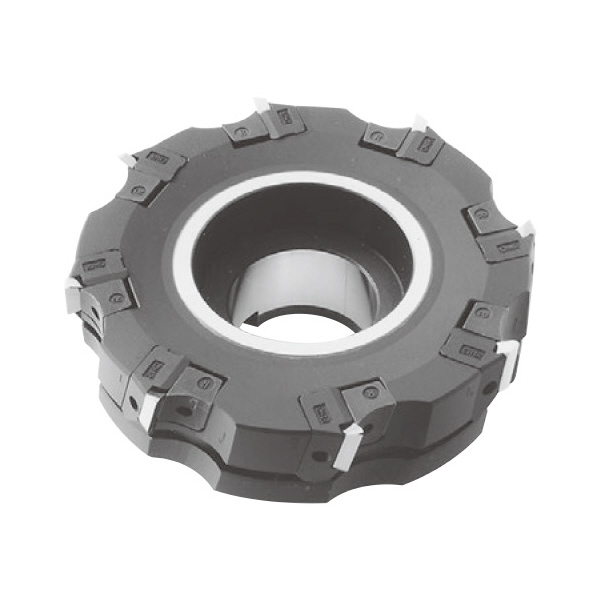

ＳＥＣ－エースミル　カッタ　ＣＨＧ４０８０Ｒ

商品アイコンについて
  • 型番：CHG4080R
  • 発注コード：IJA55
  • メーカー商品コード：2200080
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \92,100
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ●隅削り・堀り込み・セミショルダー用。
商品説明 ―
商品スペック
  • 刃径(mm)：80
  • 最大切込み量(mm)：16
  • 切込み角(°)：90
  • すくい角(°)：4(半径方向)・15(軸方向)
  • 勝手［記号］：右［R］
  • 刃数(枚)：4
  • 適用インサート：TE□N 43□/□□、NF-TEEN 43R
  • 重量(kg)：1.3

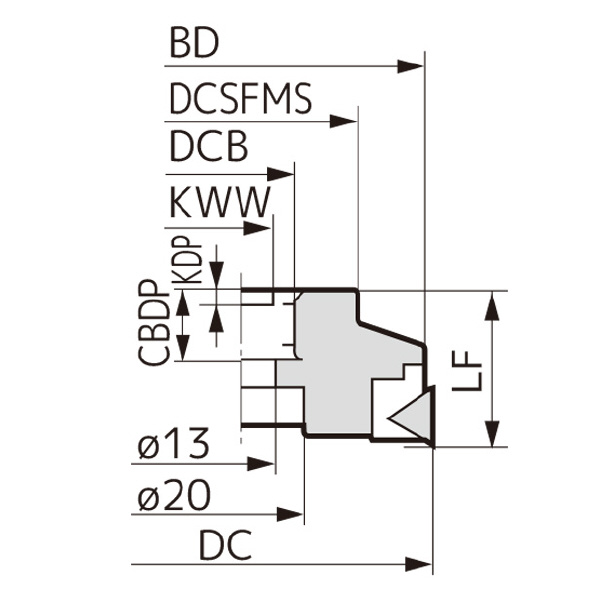

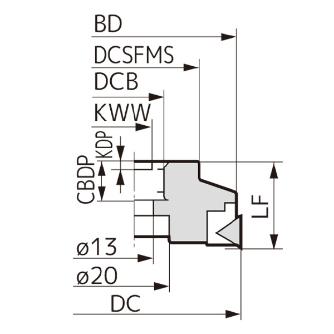

  • 外径BD(mm)：78
  • 仕様：インチ
  • Fig：1
  • インサート内接円サイズ記号：4
  • カッタ径記号：080
  • ボスDCSFMS(mm)：60
  • 型式記号：CHG
  • 穴径DCB(mm)：25.4
  • 溝深さKDP(mm)：6
  • 溝幅KWW(mm)：9.5
  • 高さLF(mm)：50
  • 取付深さCBDP(mm)：25
  • 内接円寸法(mm)：12.70
  • 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金
注意事項
  • 本体にインサートは組み込んでありません。
  • レンチのTH030はロケータ固定ボルト用、TH040は押え金締付ボルト用です。
  • 本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(M12×30～35mm)をご使用ください。
内容品・付属品 ●ロケータ:LCH4R●押え金:CHWR●押え金用ボルト:FBX0811(サイズ:M8、8.0N・m)●ロケータ固定ボルト:FBH0512(サイズ:M5、5.0N・m)●レンチ:TH030(ロケータ固定ボルト用)、TH040(押え金締付ボルト用)
原産国 ―
特記事項 ―
