住友電気工業（株） SEC－エースミル カッタ FPG ＳＥＣ－エースミル　カッタ FPG4160R
住友電気工業（株）

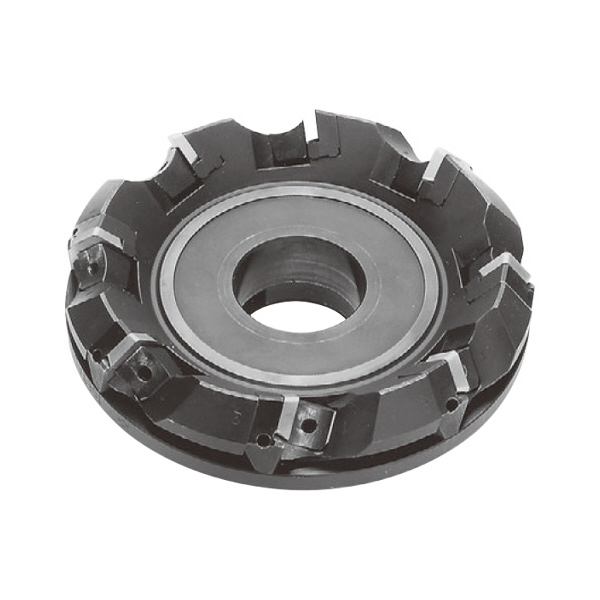

ＳＥＣ－エースミル　カッタ　ＦＰＧ４１６０Ｒ

商品アイコンについて
  • 型番：FPG4160R
  • 発注コード：IHY09
  • メーカー商品コード：2200056
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \153,000
　
注文単位 1個

  • ※5/01 23:30 時点の情報です

用途 ●平面削り用。
商品説明 ―
商品スペック
  • 刃径(mm)：160
  • 最大切込み量(mm)：6.5/8.5
  • 切込み角(°)：45
  • すくい角(°)：-4(半径方向)・15(軸方向)
  • 勝手［記号］：右［R］
  • 刃数(枚)：8
  • 適用インサート：SD□X 42M/MT/MT-W、SD□□ 1203AE□N、NF-SDKN 42M
  • 重量(kg)：6.7

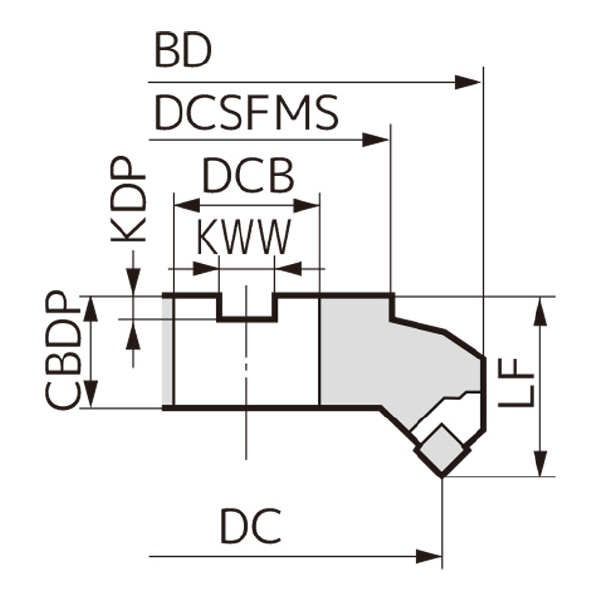

  • 外径BD(mm)：182
  • 仕様：インチ

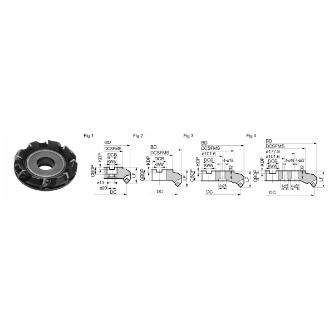

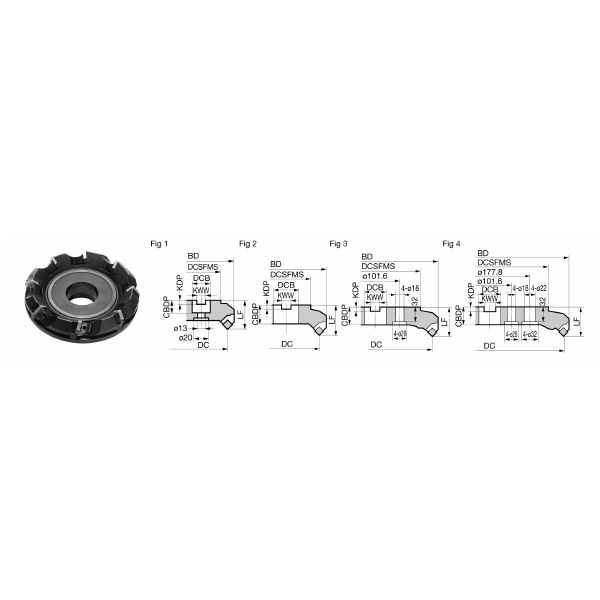

  • Fig：2
  • インサート内接円サイズ記号：4
  • カッタ径記号：160
  • ボスDCSFMS(mm)：135
  • 型式記号：FPG
  • 穴径DCB(mm)：50.8
  • 溝深さKDP(mm)：11
  • 溝幅KWW(mm)：19.1
  • 高さLF(mm)：60
  • 取付深さCBDP(mm)：38
  • 内接円寸法(mm)：12.70
  • 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金
注意事項
  • 本体にインサートは組み込んでありません。
内容品・付属品 ●ロケータ固定ボルト:FBH0512(サイズ:M5、5.0N・m)●押え金用ボルト:FBX0817●押え金:FPWR●ロケータ:LFP4R●T型レンチ:TH030(ロケータ固定ボルト用)、TH040(押え金締付ボルト用)
原産国 ―
特記事項 ―
