| 用途 |
●平面削り用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：80
- 最大切込み量(mm)：6.5/8.5
- 切込み角(°)：45
- すくい角(°)：-4(半径方向)・15(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：4
- 適用インサート：SD□X 42M/MT/MT-W、SD□□ 1203AE□N、NF-SDKN 42M
- 重量(kg)：1.9

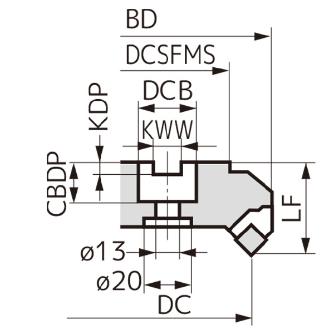

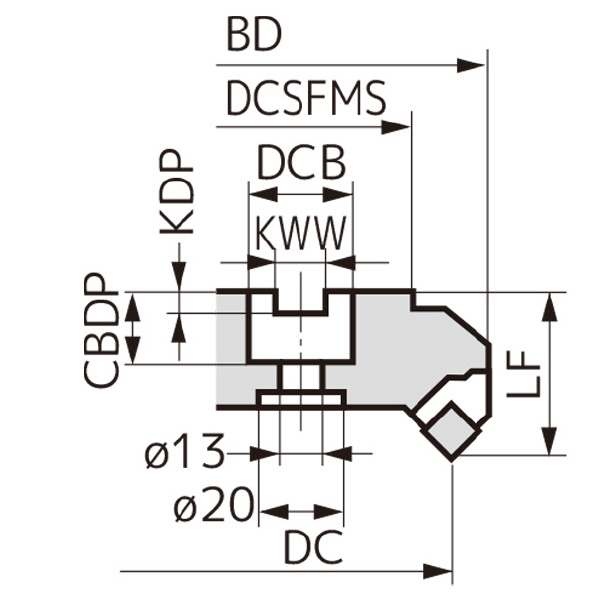

- 外径BD(mm)：105
- 仕様：インチ

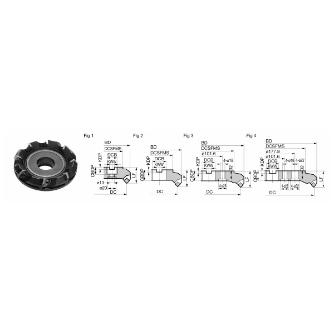

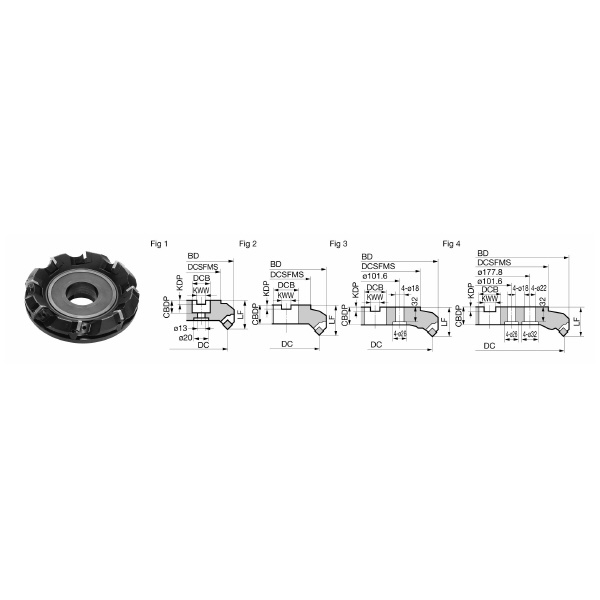

- Fig：1
- インサート内接円サイズ記号：4
- カッタ径記号：080
- ボスDCSFMS(mm)：60
- 型式記号：FPG
- 穴径DCB(mm)：25.4
- 溝深さKDP(mm)：6
- 溝幅KWW(mm)：9.5
- 高さLF(mm)：50
- 取付深さCBDP(mm)：25
- 内接円寸法(mm)：12.70
- 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- 本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(M12×30～35mm)をご使用ください。
|
| 内容品・付属品 |
●ロケータ固定ボルト:FBH0512(サイズ:M5、5.0N・m)●押え金用ボルト:FBX0817●押え金:FPWR●ロケータ:LFP4R●T型レンチ:TH030(ロケータ固定ボルト用)、TH040(押え金締付ボルト用) |
