住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＥＳＳＮＬ１６１６Ｈ０９

商品アイコンについて
  • 型番：ESSNL1616H09
  • 発注コード：IHN06
  • メーカー商品コード：2000023
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \7,260
　
注文単位 1個

  • ※11/30 23:20 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \7,620

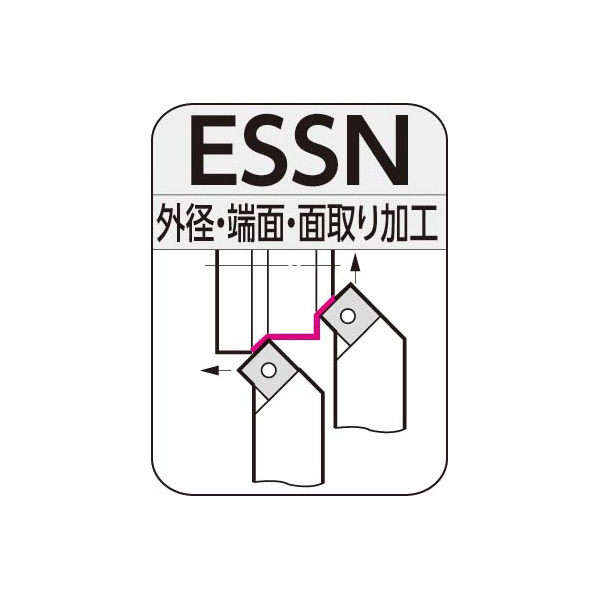

用途 ●外径・端面・面取り加工
商品説明 ―
商品スペック
  • クランプ方式：ピンロック式(一面拘束)
  • インサート形状［記号］：正方形［S］
  • インサート頂角(°)：90
  • インサート厚さ［記号］(mm)：3.18
  • インサート逃げ角［記号］(°)：0［N］
  • 切刃形状記号：S
  • インサート切刃長(mm)：9.525
  • インサート切刃長記号：09
  • インサート内接円(mm)：9.525
  • シャンク高さ(mm)：16
  • シャンク高さ記号：16
  • シャンク長さ(mm)：100
  • シャンク長さ記号：H
  • シャンク幅(mm)：16
  • シャンク幅記号：16
  • 勝手［記号］：左［L］
  • 切込み角(°)：45

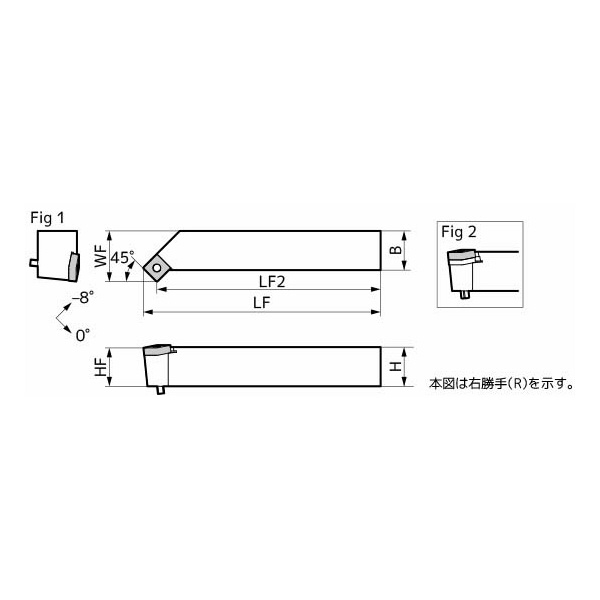

  • 全長2 LF2(mm)：93.8
  • 刃先WF(mm)：20
  • 刃先高さ(mm)：15.5
  • オフセット：あり
  • 適用チップ：SN□□0903
  • Fig：1
注意事項
  • 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
内容品・付属品 ●偏心軸:P322US●レンチ:KY40
原産国 ―
特記事項 ―
