住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＭＴＸＮＲ２０２０Ｋ１６

商品アイコンについて
  • 型番：MTXNR2020K16
  • 発注コード：IHL68
  • メーカー商品コード：2600293
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \14,600
　
注文単位 1個

  • ※6/17 23:30 時点の情報です

用途 ●一般旋削・端面用。
商品説明 ―
商品スペック
  • シャンク高さ(mm)：20
  • シャンク幅(mm)：20
  • 刃先高さ(mm)：20
  • 切込み角(°)：100
  • クランプ方式：クランプオン式+ピンロック式
  • 勝手［記号］：右［R］

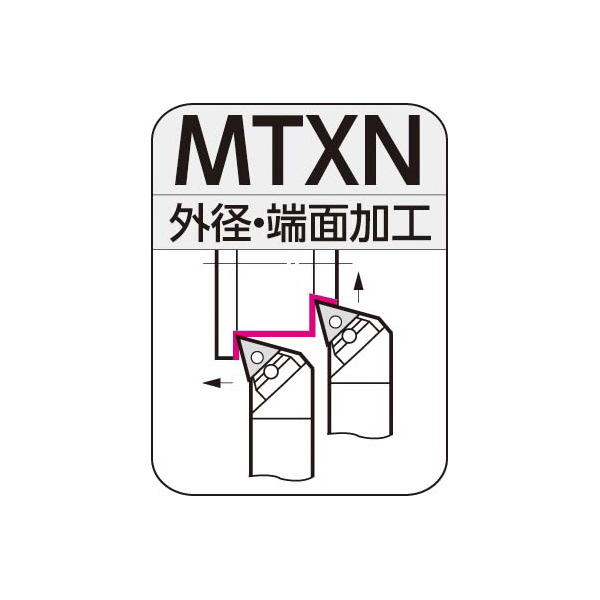

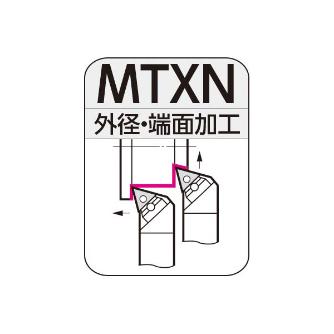

  • 加工用途：外径・端面加工
  • 適用インサート：TN□□1604
  • インサート形状［記号］：正三角形［T］
  • インサート頂角(°)：60

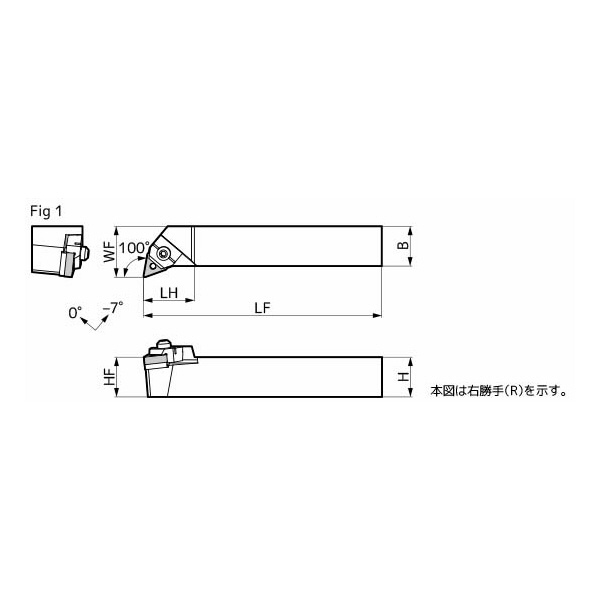

  • Fig：1
  • インサート厚さ(mm)：4.76
  • インサート切刃長(mm)：16.5
  • インサート切刃長記号：16
  • インサート逃げ角(°)：0
  • インサート逃げ角記号：N
  • インサート内接円(mm)：9.525
  • シャンク高さ記号：20
  • シャンク長さ(mm)：125
  • シャンク長さ記号：K
  • シャンク幅記号：20
  • 構造記号：M
  • 刃先WF(mm)：25
  • 切刃形状記号：X
  • 頭部LH(mm)：32
注意事項
  • 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
  • CIS規格のインサートをご使用の場合は、ピン型番が「MP317」になります。
内容品・付属品 ●ウェッジ:MMW30●ピン:MP317S●敷板:STW323●ボルト:BHA0525(4.0N・m)●ナット:CPM32N●止め輪:ER04●ボルト用レンチ(六角穴用):LH030●ナット用レンチ(六角穴用):LH030
原産国 ―
特記事項 ―
