住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＰＳＳＮＲ１６１６Ｈ０９

商品アイコンについて
  • 型番：PSSNR1616H09
  • 発注コード：IHK29
  • メーカー商品コード：2600909
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥10,400
　
注文単位 1個

  • ※6/15 23:30 時点の情報です

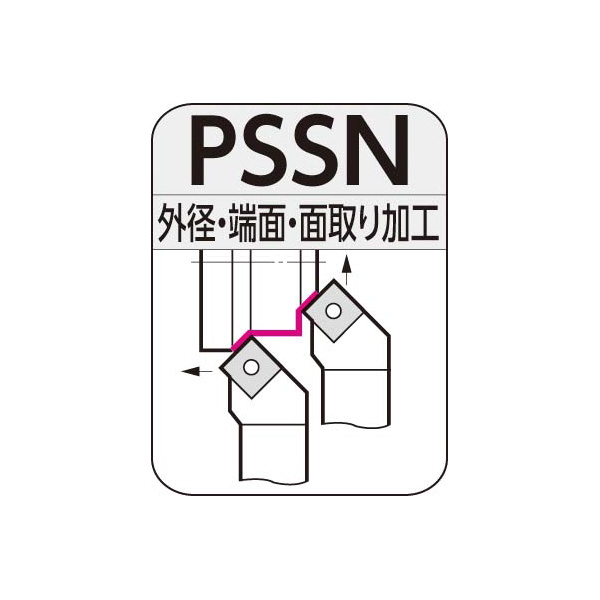

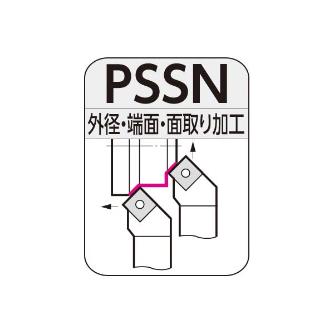

用途 ●外径・端面・面取り加工
商品説明 ―
商品スペック
  • クランプ方式：レバーロック式(2面拘束)
  • インサート形状［記号］：正方形［S］
  • インサート頂角(°)：90
  • インサート厚さ［記号］(mm)：3.18
  • インサート逃げ角［記号］(°)：0［N］
  • 切刃形状記号：S
  • インサート切刃長(mm)：9.525
  • インサート切刃長記号：09
  • インサート内接円(mm)：9.525
  • シャンク高さ(mm)：16
  • シャンク高さ記号：16
  • シャンク長さ(mm)：100
  • シャンク長さ記号：H
  • シャンク幅(mm)：16
  • シャンク幅記号：16
  • 勝手［記号］：右［R］
  • 切込み角(°)：45
  • 全長2 LF2(mm)：93.8
  • 刃先WF(mm)：20
  • 刃先高さ(mm)：16
  • 頭部LH(mm)：22
  • オフセット：あり
  • 適用チップ：SN□□0903

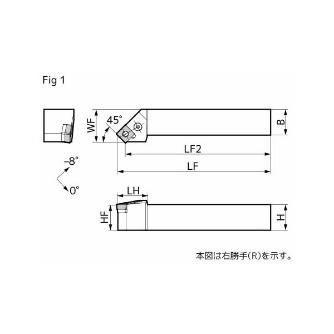

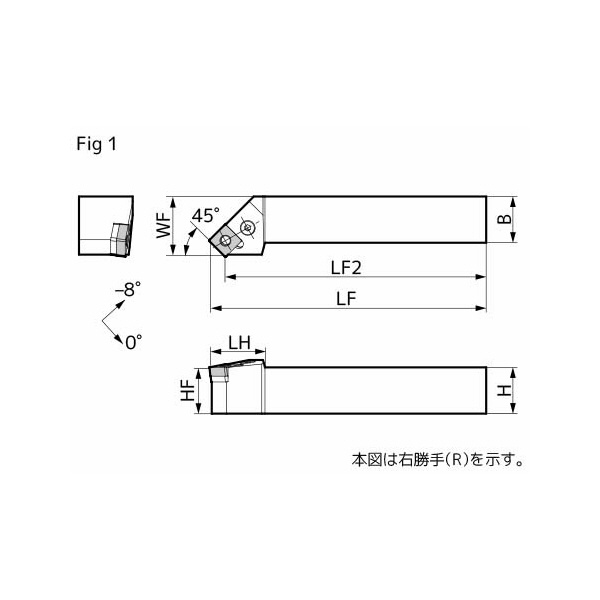

  • Fig：1
注意事項
  • 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
内容品・付属品 ●レバーピン:LCL3●ボルト:LCS3●敷板:LSS32●敷板止め:LSP3●レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
