| 用途 |
●平面削り用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：250(252.9)・264(最大)
- 最大切込み量(mm)：6(3)
- 切込み角(°)：45
- すくい角(°)：-10(半径方向)・-5(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：10
- 適用インサート：SN□T 13T6AN□R-□/□□、XNEU 13T6ANEN-W、ON□T 05T6ANER-□
- 重量(kg)：11.2
- タイプ：標準タイプ
- 仕様：インチ

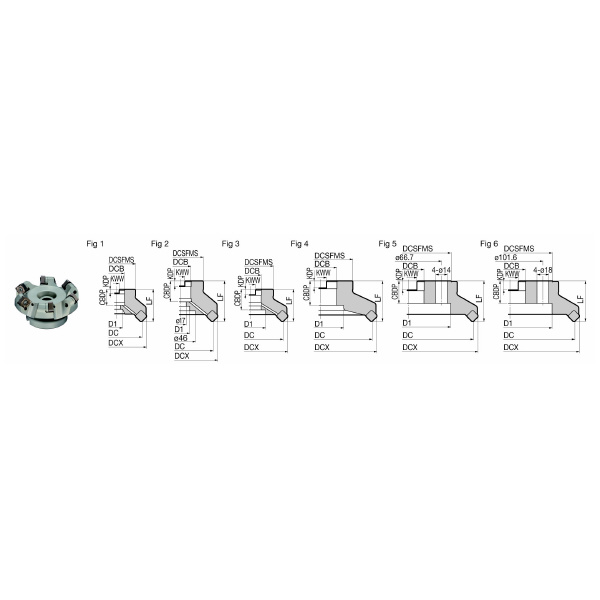

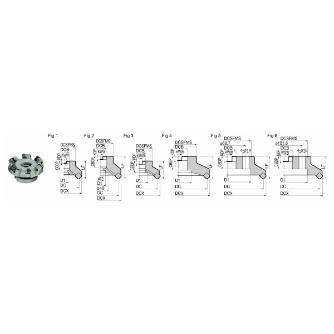

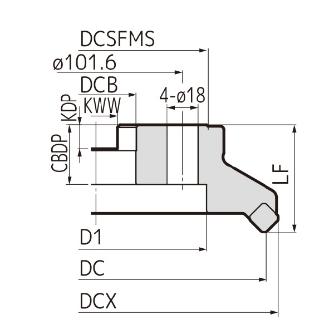

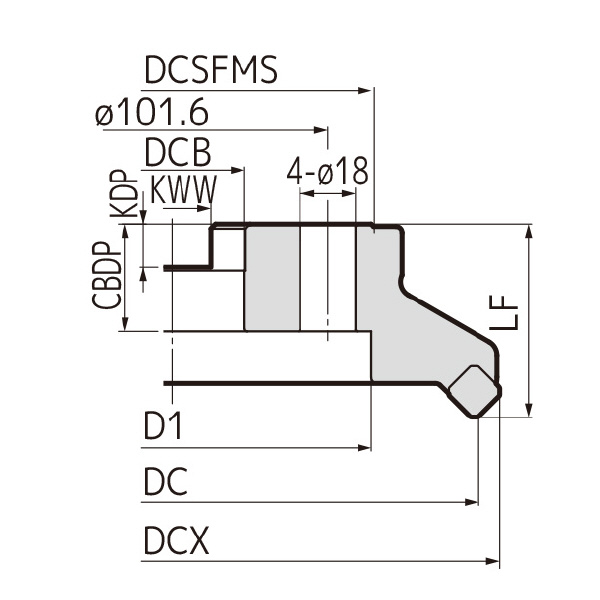

- Fig：6
- インサート内接円サイズ記号：13
- カッタ径記号：250
- ボスDCSFMS(mm)：190
- ボルトD1(mm)：150
- 型式記号：DGC
- 穴径DCB(mm)：47.625
- 溝深さKDP(mm)：14
- 溝幅KWW(mm)：25.4
- 高さLF(mm)：63(61.44)
- 取付深さCBDP(mm)：35
- 内接円寸法(mm)：13.5
- 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金
|
| 注意事項 |
- ( )内はONMT/ONET型インサート装着時の数値になります。
- 本体にインサートは組み込んでありません。
|
| 内容品・付属品 |

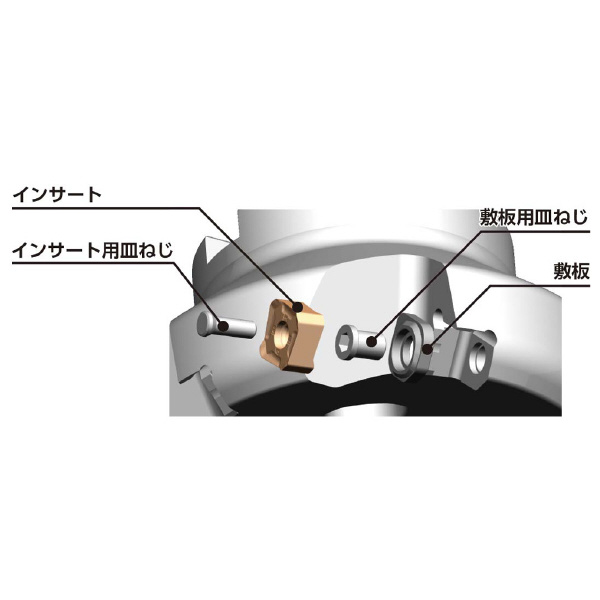

●敷板:DGCS13R●敷板用ねじ:BW0609F●レンチ:LH040●インサート用ねじ:BFTX0412IP(3.0N・m)●レンチ:TRDR15IP●焼付防止剤:SUMI-P |
