| 用途 |
― |
| 商品説明 |

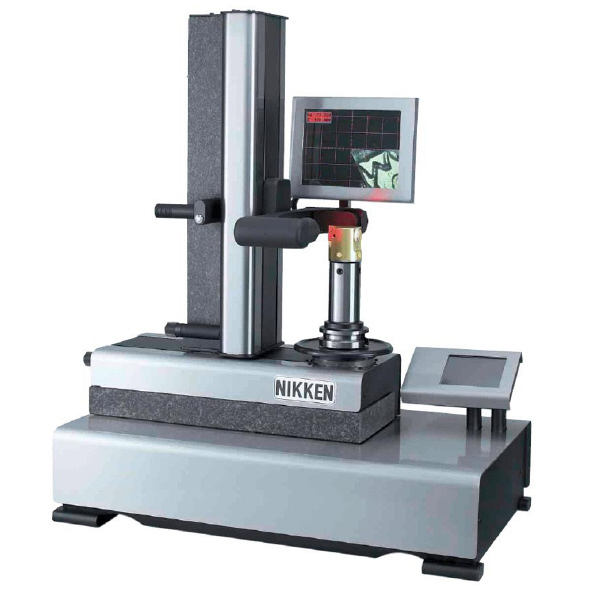

- 迅速かつ容易な操作：タッチパネルディスプレイ
- 超精密・高精度：グラナイト製のコラム・ベース、ダブル循環式ボールベアリングガイド
- 非接触 大きく見易い画面：10.4"スクリーンパネル X35 C MOSセンサ/顕微鏡切換
- 迅速で正確な測定：早送り・微調整の切換クラッチ機構
- プルスタッド形状に左右されない強力バキュームクランプ
- 主軸交換式：NTシャンク以外のHSK、ポリゴンテーパ 、NC5シャンク用主軸はE236N用交換主軸が使用出来ます。
- 工具管理システム
- M/Cデータ：MAX.1000件、TOOLデータ：MAX.1000本、TOOL-SET(ツールレイアウト)データ：MAX.1000件
- ツールプリセッタを超越した測定装置としての豊富な多機能
- オートコリメーション(刃先の自動測定)、角度グリッドの表示(1deg.単位)：刃物先端角のチェック、同芯円表示(0.2、0.4、0.6、0.8、1.0、1.2)：ノーズRのチェック、各種演算機能：5点を測定してのR計算：ラジアス刃Rの測定、直線(2点)の角度計算：刃物先端の測定、2点間の距離の計算：段差の測定
- 交換主軸(特別付属)：NT30、40、50はバキュームクランプ式でE460Nと共用です。この他のシャンクは手動クランプ式です。
- 交換スリーブ(特別付属)：TN540V：NT50-NT40。
|

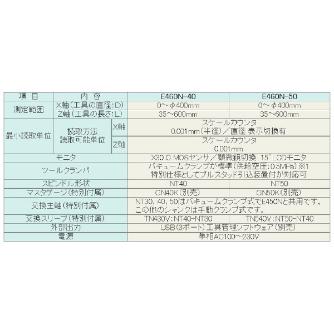

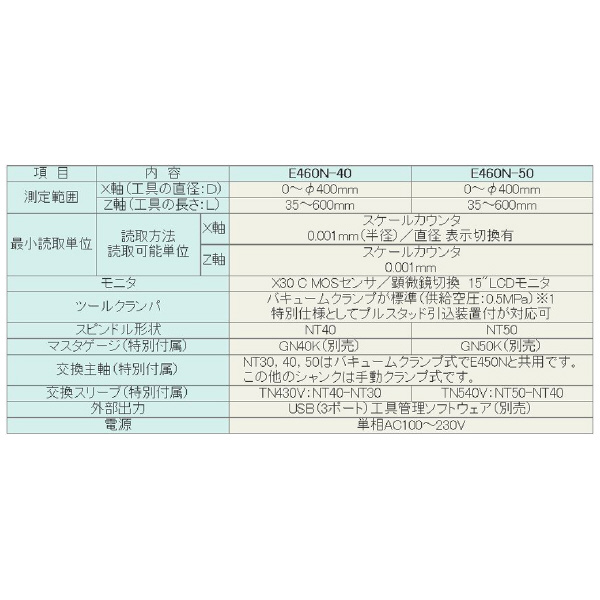

| 商品スペック |
- 測定範囲 長さ方向(mm)：35～500(工具の長さ:L)
- 測定範囲 径方向(mm)：0～Φ400(工具の直径:D)
- 最小表示 長さ方向(mm)：0.001(スケールカウンタ)
- 最小表示 径方向(mm)：0.001(半径)(スケールカウンタ) 半径/直径 表示切換有
- スピンドル形状：NT50
- 電源：単相AC100～230V
- オプション：RS232C、TOOLINGUPソフトウェア
- ツールクランプ：バキュームクランプが標準(供給空圧 0.5MPa)特別仕様としてプルスタッド引込装置付が対応可
- モニタ：×35 C MOSセンサ/顕微鏡切換 10.4"LCDモニタ
|
| 注意事項 |
- ＜注意・使用条件＞＞
- ツールクランプはBT以外のシャンクHSK、ポリゴンテーパ 、NC5の場合、手動クランプです。＜＜特記事項＞＞【問合せ】
- バキュームクランプは3Lock仕様もあります。別途ご相談下さい。【注文指示】
- 工具システムは別途資料をご請求ください。
|
| 内容品・付属品 |
＜＜標準付属品＞＞GN50K |
