住友電気工業（株）

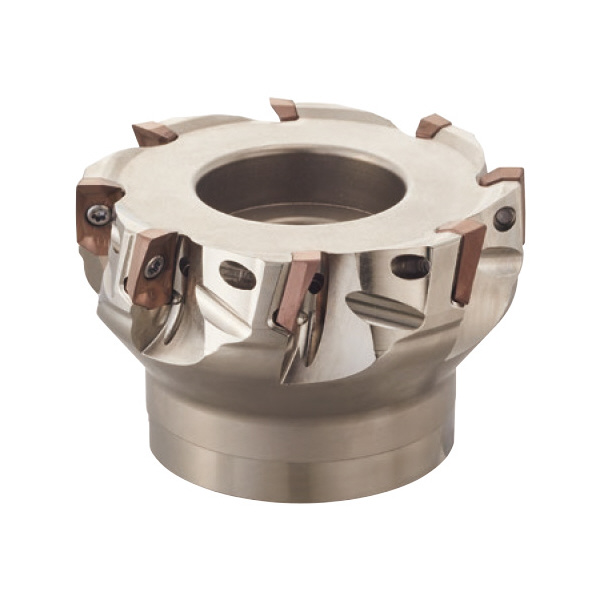

ＳＥＣ－ウェーブミル　カッタ　ＷＥＺ１７１６０Ｒ０８

商品アイコンについて
  • 型番：WEZ17160R08
  • 発注コード：GQ330
  • メーカー商品コード：2200AWW
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥137,000
　
注文単位 1個

  • ※6/14 23:20 時点の情報です

用途 ●隅削り・彫り込み・セミショルダー用●平面削り用
商品説明 ―
商品スペック
  • 商品タイプ：シェルタイプ
  • 規格：インチ
  • 型式記号：WEZ
  • インサートサイズ：17
  • 勝手［記号］：右［R］
  • すくい角(°)：-4～-9(半径方向)・10～15(軸方向)
  • ボスDCSFMS(mm)：100
  • ボルトD1(mm)：72
  • ボルトD2(mm)：-
  • ボルトD3(mm)：-
  • 穴径DCB(mm)：50.8
  • 溝深さKDP(mm)：11
  • 溝幅KWW(mm)：19.1
  • 最大切込み量(mm)：15
  • 取付深さCBDP(mm)：38
  • 刃径(mm)：160
  • 刃数(枚)：8
  • 切込み角(°)：90
  • 全長(mm)：63(62.3)
  • 重量(kg)：5.04
  • 適用インサート：AO□T 1705○○PE□R-□/P○○
  • 適用加工：傾斜◎/肩削り◎/溝削り◎/彫り込み◎/平面仕上げ◎/平面汎用◎
  • 被削材：P(一般鋼◎/調質鋼・ダイス鋼◎)・M(ステンレス鋼◎)・K(鋳鉄◎)・N(CFRP◎/グラファイト◎/銅合金◎)・S(Ti合金◎)
  • エンドミル適用加工：プランジ◎/ヘリカル◎/隅削り◎/傾斜◎/溝◎/側面◎/平面◎/倣い◎

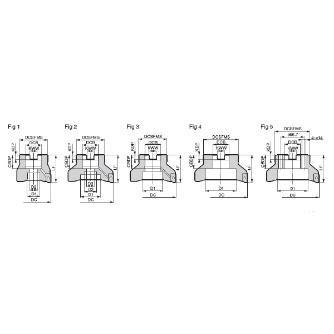

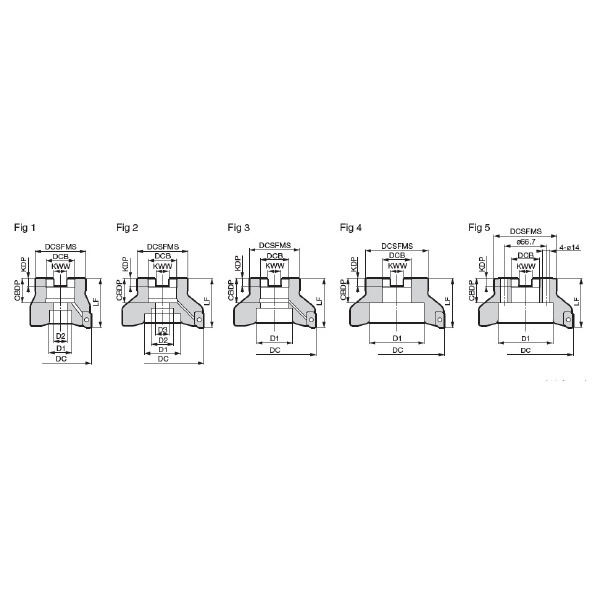

  • Fig：4
注意事項

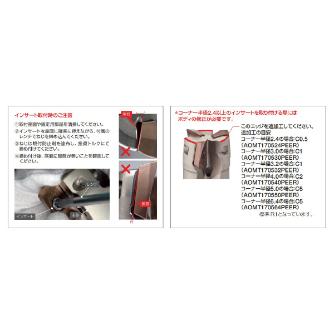

  • 本体にインサートは組み込んでありません。
  • カッタを選択する際、保持具取付サイズ(DCB)をご確認ください。

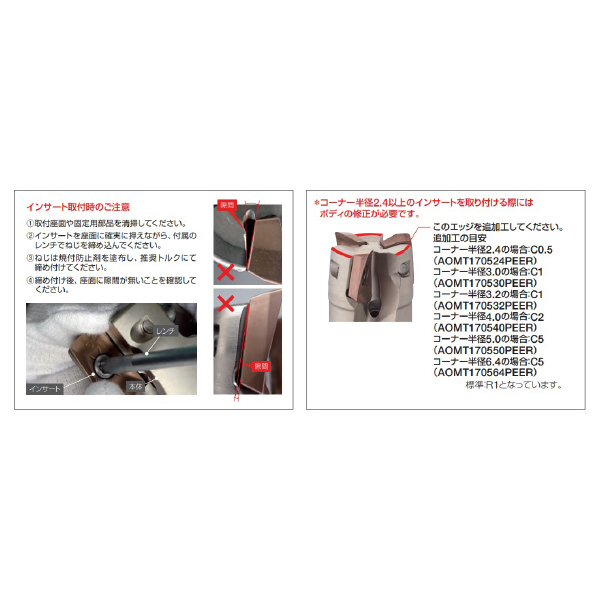

  • LFの( )内寸法は、RE=5.0/6.4のインサートを使用時の寸法です。RE=5.0/6.4のインサート使用時は最大切込み14.5mmとなります。
内容品・付属品 ●皿ねじ:BFTX0409IP(3.0N・m)●一体型レンチ:TRDR15IP●焼付防止剤:SUMI-P
原産国 ―
特記事項 ―
