（株）ナベヤ Qーロックエレメント ピン(油圧式単動) QLH Ｑ－ロックエレメント　ピン（油圧式単動） QLH26SDP1
（株）ナベヤ Qーロックエレメント ピン(油圧式単動) QLH Ｑ－ロックエレメント　ピン（油圧式単動） QLH26SDP1

商品動画

（株）ナベヤ

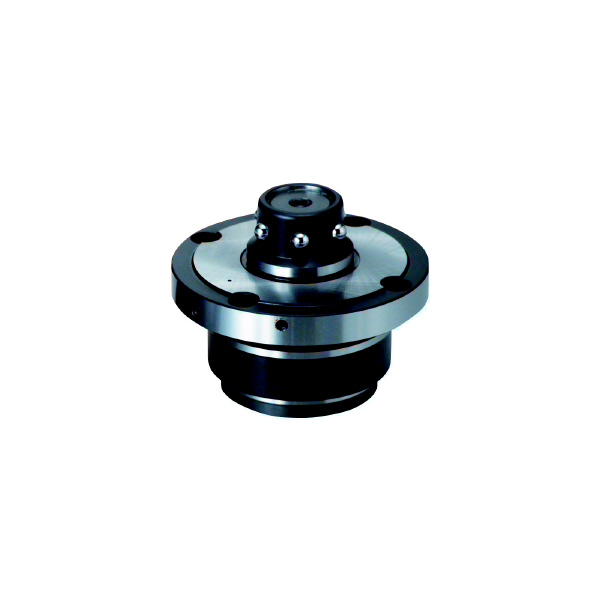

Ｑ－ロックエレメント　ピン（油圧式単動）　ＱＬＨ２６ＳＤＰ１

  • RoHS
商品アイコンについて
  • 型番：QLH26SDP1
  • 発注コード：G1U38
  • メーカー商品コード：140529
  • JANコード：4904115629438
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \84,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • エアーブロー・着座確認付。
  • 強力クランプで重切削向き。
  • クランプ時はバネ、アンクランプ時のみ油圧を使用する為、加工中は配管の切離しができます。

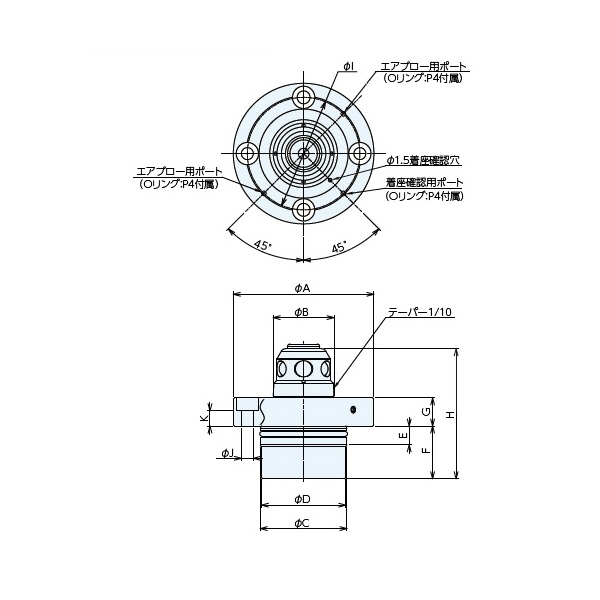

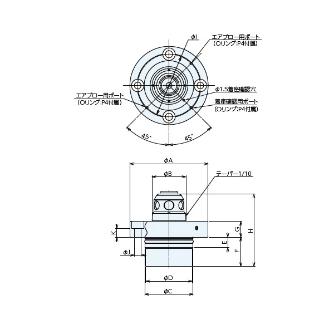

商品スペック
  • A：60
  • B：26
  • Ch5：37
  • D：36
  • E：8
  • F：22.5
  • G(±0.005)：12
  • 高さ(mm)：55.5
  • I：48
  • J：5.5
  • K：6.6
  • 質量(kg)：0.5
  • タイプ：ダイヤピン
  • 材質(本体)：SCM440
  • 熱処理：焼入HRC55
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
