| 用途 |
●鋼矢板引抜き・形鋼杭引抜き・共下がり防止。 |
| 商品説明 |
- 静かで作業能率抜群、鋼矢板引き抜き専用クランプ。
- 着脱に便利なレバー式ロック装置(締め付け・開放機構)。
- 開口部は各種鋼矢板に押し込み可能のスリムな形状。
- つり荷重による協力自動締め付け機構。
- グリップ力はつり荷重に比例。
- クラックに強い溶接構造の高抗張力鋼製本体。
- 締め付け用カム及び旋回アゴは特殊合金鋼製で高周波焼入れ済み。
- クレーン車と支柱のみで使用可能。
- 経済的で作業能率のよい軽量タイプ。
- 共下がり防止用としても使用可能。
- 無振動・無騒音だからあらゆる場所で使用可能。
|
| 商品スペック |
- 最大使用荷重(kg)：1000
- 有効板厚(mm)：4～16

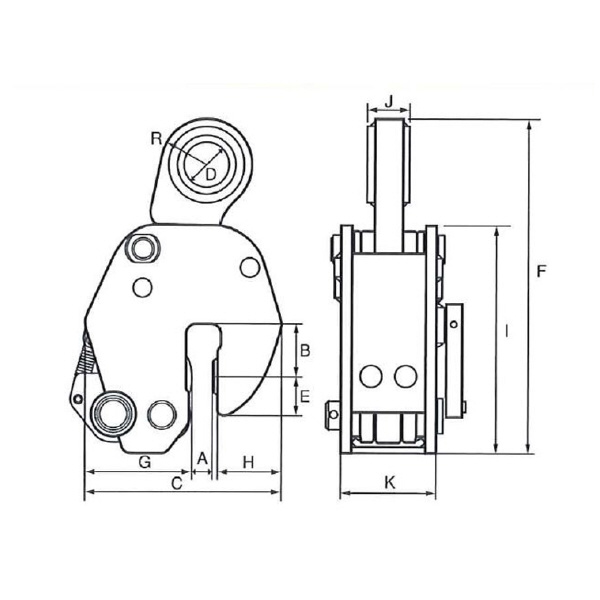

- 寸法A(mm)：19
- 寸法B(mm)：45
- 寸法C(mm)：151
- 寸法D(mm)：Φ50
- 寸法E(mm)：33
- 寸法F(mm)：251～291
- 寸法H(mm)：39
- 寸法I(mm)：185
- 寸法J(mm)：16
- 寸法K(mm)：58
- 寸法R(mm)：43
- 適合部材：鋼矢板(H・U・Z・直線型)、形鋼杭、軽量鋼矢板、鋼製枠、鉄矢板、クレーンビーム、コラム、造船用トランス材等
|
| 注意事項 |
- ＜注意・使用条件＞＞
- このクランプで鋼矢板、鋼板、鉄骨等のつりあげ・運搬は出来ません。
- 抜き切り運搬には必ずSBB型等ねじ式クランプを併用してご使用ください。
- 作業中や終了後、クランプに付着した泥土等はきれいに拭き取ります。
- 本体及び部品の変形、摩耗、損傷したクランプの使用は厳禁です。＜＜特記事項＞＞【画像注意事項】

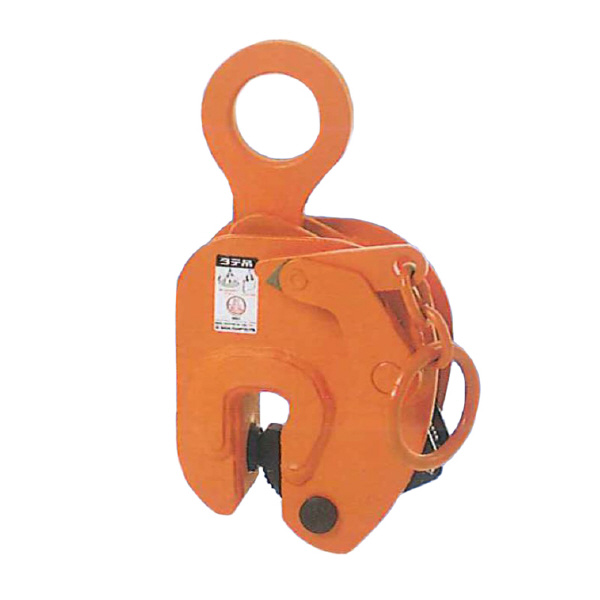

- PERシリーズ画像です。
|
