| 用途 |
― |
| 商品説明 |

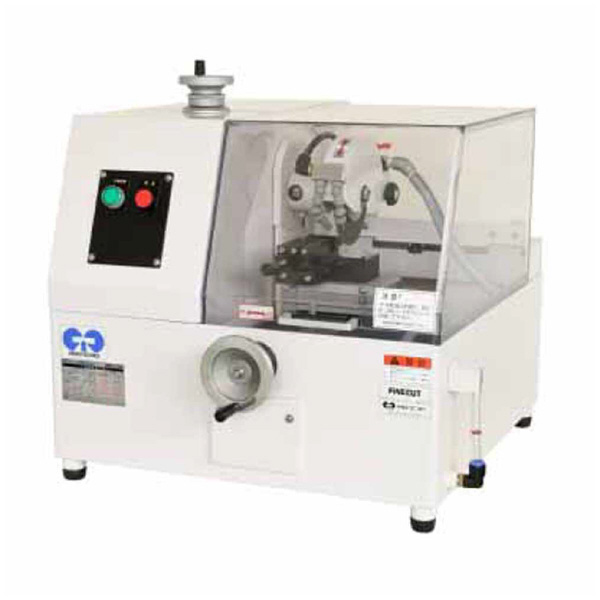

- 研究分野むけに開発し、基礎試料の切断、物性研究の結晶体切断、電子顕微鏡試料の薄片切り出し、その他電子材料・セラミックス・各種金属の試料切断に適した卓上精密切断機です。

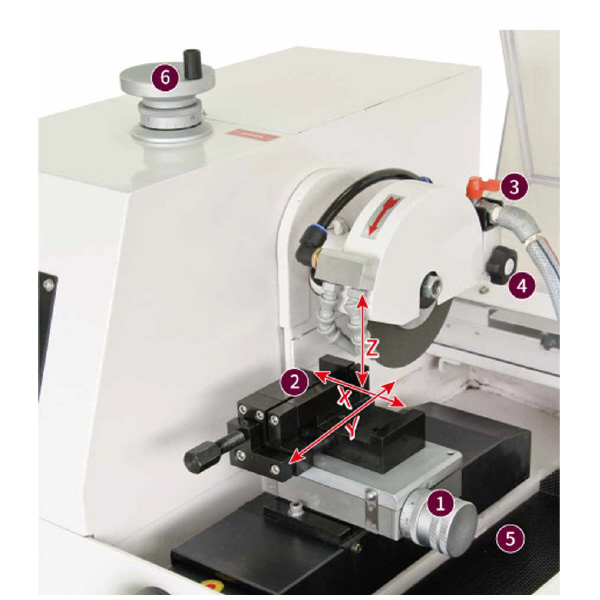

- X軸方向(ワークテーブル左右移動)、Y軸方向(ワークテーブル前後移動)、Z軸方向(主軸上下移動)の移動が行え、さまざまな切断に対応できます。
- スピンドル上下機構と精密スライドテーブルにより、トイシ上下(ひと目盛り1/10mm)、ワークテーブル左右(ひと目盛り4/100mm)の測定移動が行えます。
- クリアーカバーインターロック(安全装置)が標準装備。
- 完全カバー型で、水溶性研削液の霧散がありません。
- 卓上型の省スペース設計です。
- ペーパーフィルタが標準付属品となりました。
- 付属バイス(バイス口開き:0～25mm)
- 平面回転バイス:ダブルクランプバイスに左右90度まで回転する平面台座を組み合わせたもの。角度切断を微調整する作業に便利です。
- キャスター付き専用台:専用の台を使用することにより、機械の移動が簡単になり、作業性が良くなります。
- 主軸回転可変装置:周波数を変更することにより、主軸の回転数を任意に設定することができます。
|
| 商品スペック |
- 標準切断能力(mm)：○□25(パイプ材)/
- ■20(ムク材)/■■5×50(板材)
- 砥石有効使いしろ(mm)：40.0(φ160装着時)/35.0(φ150装着時)
- ワークテーブル移動X・Y(mm)：左右60(手動)/切込方向150(手動)
- スピンドル移動Z(mm)：上下方向50(手動)
- 自動切込/戻り速度：-
- 切断砥石径(mm)：φ160・φ150/φ25.4
- 砥石フランジ径(mm)：φ80
- 主軸径/回転数：φ25.4mm/3400rpm(50Hz)/4100rpm(60Hz)
- 主軸動力：AC200V・3相・400W
- クーラントポンプ/タンク：AC200V・単相・10W/9L本体内蔵式
- 自動切込モータ：-

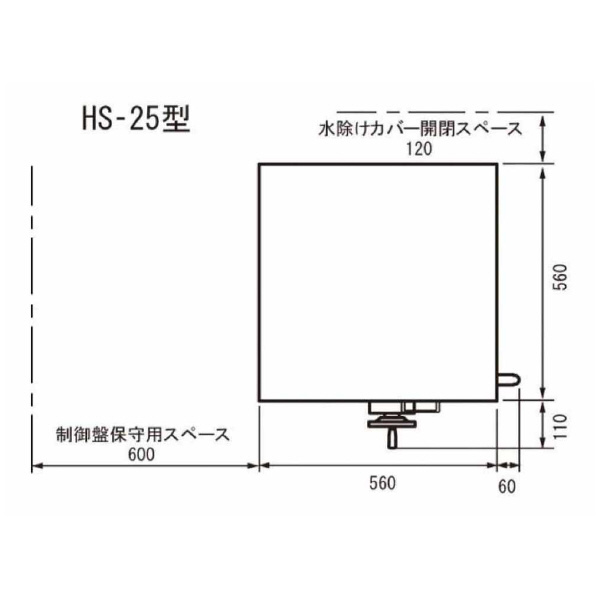

- 機械の大きさ(mm)：W620×D670×H580
- 機械重量(kg)：85
- 電気容量(KVA)：1.9
- 騒音(dB)：55(アイドリング時)
- 切断方式：水平切込切断方式
|
| 注意事項 |
― |
| 内容品・付属品 |
●テスト用切断トイシ●ペーパーフィルタ●ファインクール●専用工具●グリース●スピンドル油●主軸ストッパー |
