| 用途 |
― |
| 商品説明 |

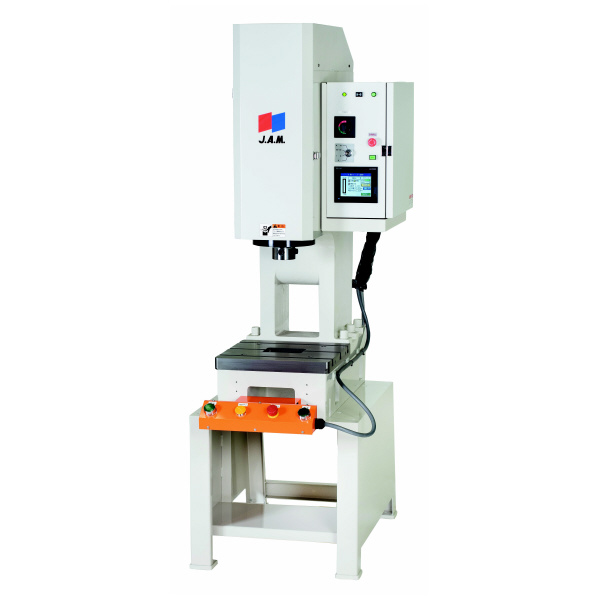

- 油圧に替わる省エネプレスとして抜群の機能性とコストパフォーマンスを実現。ラムストローク長さ、下降速度、加圧速度、下死点停止位置等が任意に設定でき、加工物に見合った理想的なラム制御が設定できます。
- プロファイルモードにより、一行程の中でラム速度を変えたり、停止させることができます。(最大5ポイント)
- 両手操作スイッチは標準装備。
- 高精度で高効率の次世代プレス機。
- サーボモーターの採用で加工上、生じるアイドリンク中の消費電力「ゼロ」とすることにより消費電力を節減します。
- 対話方式、液晶画面で多彩なラム作動条件が設定できます。
- 金型のメモリー機能、交換に伴う作業時間が短縮できます。
- ラム速度、位置指定、簡易圧力指定、停止時間指定等ワークに合わせ加工条件設定が自在に行えます。
- 異常停止の原因、復帰方法を操作パネルに表示します。
- 加工物の性質、金型寸法に合わせラム停止位置、速度、圧力を表に示す範囲で任意に設定でき、最適な条件で加工が行えます。
- 高精度ボールネジをサーボモータで回転させラムを上下運動させるシンプルな構造です。特徴として、どのラム位置からでも、圧力をかけられます。
- 位置指定を選択した場合は、下死点設定位置までプレス能力でラムが下降します。
- 圧力指定を選択した場合は、上限圧力値を設定できます。設定圧力に到達しなかった場合は、下死点設定位置まで下降します。
- ストローク長さを、任意に設定変更することができます。(設定範囲は機種により異なります。)
- 一行程中で、『停止位置』『送り速度』『停止時間』の設定が最大5ポイント設定できます。区間(設定ポイント位置)ごとに速度変更したり、上昇時の圧抜きなど、様々な加工条件に対応できます。
- パラメーターの設定は全て、タッチパネルにて行いますので、簡単操作で設定することができます。
- パラメーター(プレスの動作設定値)をファイル保存することができます。登録してある金型の載せかえであれば、ファイルを呼出すことによりパラメーターの設定が不要になり段取り時間を大幅に削減することができます。
- 自動運転時の起動信号、ミスフィード、材料切れ、ポーズ、外部異常停止信号などプレス側へ入力できます。
- 上死点検出、下死点検出、自動運転出力、異常検出などプレス側より出力することができます。
- プレスのストローク範囲内で、任意の区間出力信号を出すことができます。
- オプション:プレス台(PT505H)。
|
| 商品スペック |
- 圧力能力(kN)：10～49
- ストローク長さ(mm)：150(MAX.)
- 電源(V)：三相AC200 20A 50/60Hz
- 商品仕様：スクリュー式/位置指定/圧力指定/ST長さ/プロファイル/タッチパネル/入力信号/出力信号
- 質量(kg)：495(本体)
- 最大上型質量(kg)：30
- プレス台質量(kg)：95
- 操作方法：両手操作式・外部入力起動
- 行程種類：切、寸動、安全一行程、連続

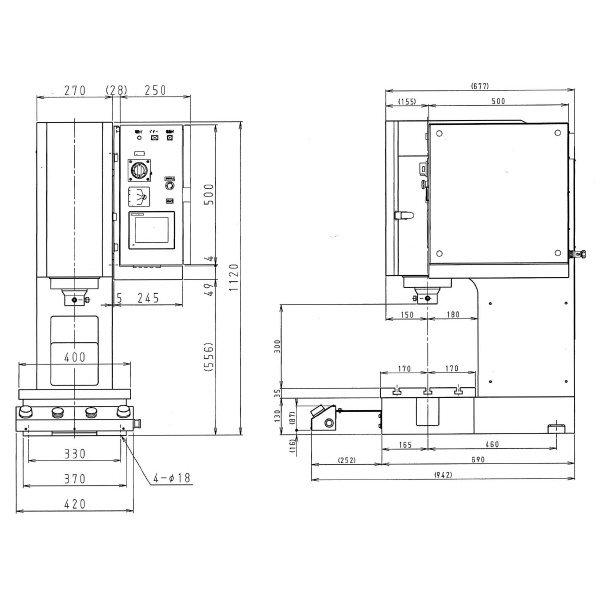

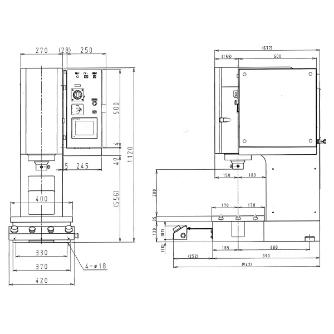

- オープンハイト(mm)：335

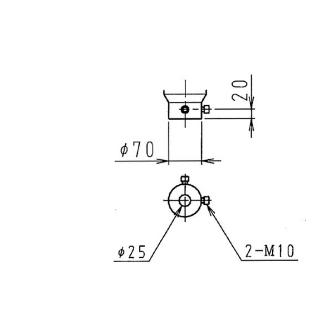

- シャンク穴(mm)：Φ25×60L

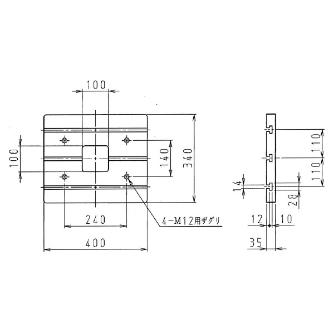

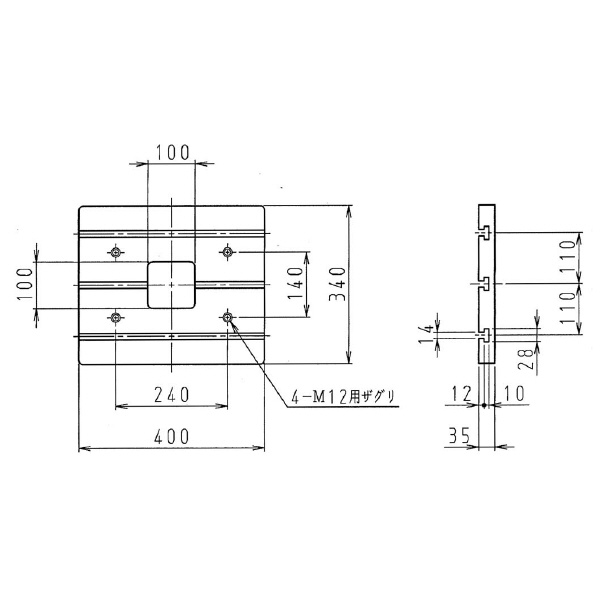

- ボルスタ寸法(mm)：幅400×奥行340×厚さ35
- メモリー機能(パラメプレスの動作設定値)：100
- モータ出力(kW)：ACサーボモータ3.0
- ラム加減速度(mm/s)：0.1～99.9
- ラム形状：コラム(円柱)
- ラム早送り速度(mm/s)：1～120
- 下死点停止設定時間(S)：0～9.9(寸動、安全一行程、連続運転時、自動時)
- 金型メモリー数：100パターン
- 上死点停止設定時間(S)：0～9.9(連続運転時)
- 上死点復帰速度(mm/s)：1～120
- 動作モード：通常モード・プロファイルモード
- 任意出力信号数：5
|
| 注意事項 |
- D種接地を行ってください。
- オープンハイト:ストロークアップ、アジャストアップの位置において、スライド下面からベット面(ボルスタ除く)までの距離。
- 操作方法:外部入力は、一行程動作になります。
|
