津田駒工業（株） NC円テーブル RNA ＮＣ円テーブル RNA-321R
津田駒工業（株）

ＮＣ円テーブル　ＲＮＡ－３２１Ｒ 廃番

後継品
商品アイコンについて
  • 型番：RNA-321R
  • 発注コード：EXR56
  • メーカー商品コード：RNA321R
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥1,750,000
　
注文単位 1台

  • ※3/16 23:30 時点の情報です

用途 ―
商品説明
  • スピードとパワーを極める、4軸加工のニュースタンダード。
  • ハイスピード:特殊高歯複リードウォームギアシステムにより同クラス比20%アップ(RNA-201)の高速割出しを実現。加工サイクルタイムの更なる向上が期待できます。
  • 充実のオプション:サポートスピンドル、空油圧ロータリージョイントスケール付、高精度仕様など。
  • 強力クランプトルク:新聞発クランプ機構により、エアー供給だけで同クラス比2.5倍以上(RNA-201)の圧倒的クランプトルクを実現。切削送りスピードの更なるアップが期待できます。応答性もアップとなりました。

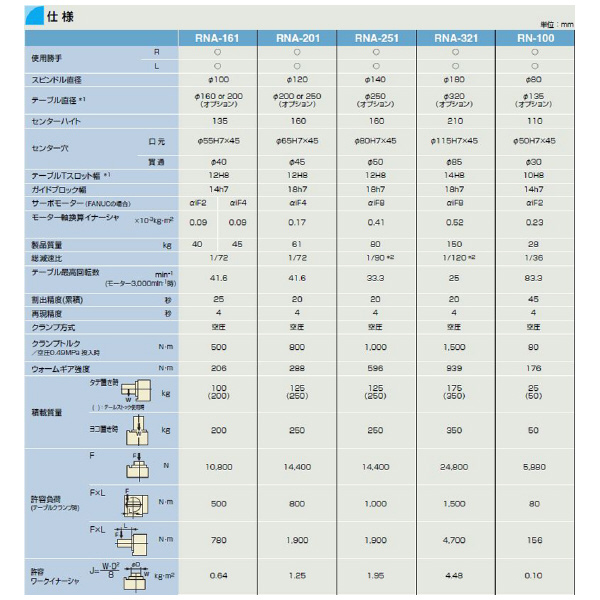

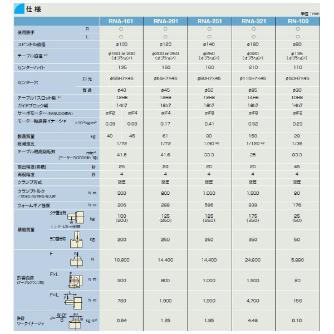

商品スペック
  • スピンドル直径(mm)：Φ180
  • テーブル直径(mm)：Φ320(面板はオプション)
  • センターハイト(mm)：210
  • センター穴 口先(mm)：Φ115H7
  • センター穴 貫通(mm)：Φ85
  • テーブルTスロット幅(mm)：14H8
  • ガイドブロック幅(mm)：18h7
  • サーボモーター：BL-ME80J-40TN
  • 総減速比：1/120
  • テーブル回転数(min-1)：25(モーター3000min-1)
  • クランプ方式/投入圧力(MPa)：空圧/0.49
  • クランプトルク(N・m)：1500
  • 割出精度(秒)：20(累積)
  • 再現精度(秒)：4
  • 製品質量(kg)：145
  • ウォームギア強度(N・m)：939
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
